Kabel przyłączeniowy DB9-M12

Kod: 101-00052B

Rodzaj: Okablowanie

Producent: PROCENTEC

Technologia: PROFIBUS

Umożliwia łatwe dołączenie ProfiCore Ultra do urządzeń PROFIBUS DP wykorzystujących złącza M12

Artur Szymiczek
telefon: +48 664 441 930
e-mail: biuro@intex.com.pl

Rozbuduj swój zestaw ProfiTrace2 o dodatkowe elementy

Zalety produktu

  • Identyfikuje wszelkie zakłócenia pracy sieci
  • Udostępnia wyniki pomiaru w postaci szczegółowych raportów

Opis produktu

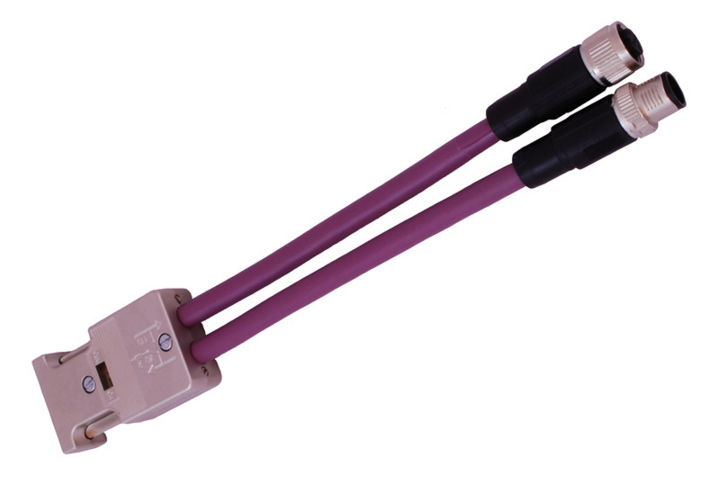

Kabel przyłączeniowy DB9-M12 umożliwia łatwe dołączenie ProfiCore Ultra do urządzeń PROFIBUS DP wykorzystujących złącza M12.

ProfiTrace2 to sprawdzony w praktyce zestaw diagnostyczny dla sieci PROFIBUS, obejmujący funkcjonalność analizatora protokołu, oscyloskopu oraz Mastera DP-V0/V1.

ProfiTrace2 jest doskonałym narzędziem do:

  • wyszukiwania błędów
  • sprawdzenia instalacji
  • przygotowania raportu o stanie sieci
  • testowania produktów z interfejsem PROFIBUS.

Klasyczne błędy, takie jak szumy, odbicia, spadki napięcia, problemy z terminacją, przerwy lub zwarcia w kablu, zdublowane adresy i błędy konfiguracyjne mogą być z łatwością przy jego pomocy zidentyfikowane.

Przypadkowe błędy takie, jak uszkodzone telegramy, powtórzenia transmisji są także rejestrowane i zapamiętywane.

Wyniki dokonywanych pomiarów mogą być udostępniane w postaci szczegółowych raportów.

Personel techniczny korzystając z ProfiTrace2 może sprawdzić oraz diagnozować sieć PROFIBUS DP oraz PROFIBUS PA wykorzystując tylko jeden pakiet oprogramowania oraz jeden interfejs fizyczny. Dzięki temu możliwa jest znaczna redukcja oprzyrządowania, kosztów oraz wymaganej wiedzy.

ProfiTrace2 znalazł uznanie wśród bardzo licznego grona integratorów oraz użytkowników końcowych, jest także standardowym narzędziem wykorzystywanym przez większość jednostek PROFIBUS INTERNATIONAL COMPETENCE CENTER.

Zestaw ProfiTrace2 składa się z aplikacji dla komputera PC współpracującej z zaawansowanym interfejsem komunikacyjnym ProfiCore Ultra. Interfejs ten połączony jest z komputerem przez port USB i wyposażony jest w wewnętrzny, szybki oscyloskop cyfrowy. ProfiCore Ultra pozwala na rejestrację sygnałów w sieci PROFIBUS DP pracującej z prędkością do 12Mbps. Wykorzystując adapter PA Probe Ultra możliwe jest również bezpośrednie połączenie do sieci PROFIBUS PA.

Aplikacja ProfiTrace2 udostępnia użytkownikowi kilka modułów funkcjonalnych:

  • ProfiTrace – analizator protokołu PROFIBUS
  • ScopeWare – szybki oscyloskop cyfrowy pozwala na rejestrację sygnałów z prędkością do 12Mbps
  • Topology Scan – detekcja topologii sieci, również w pracującym systemie
  • Zarządzanie segmentami – powala na gromadzenie danych z uwzględnieniem podziału sieci na segmenty
  • Reporting – przygotowanie raportu z dokonanych pomiarów
  • ProfiCaptain – funkcjonalność DP Master Class1/Class2 z obsługą DPV0 oraz DPV1
  • OPC Serwer – dostęp do informacji statystycznych oraz procesowych przez interfejs OPC DA.

Aplikacja jest wielojęzyczną, jednym z obsługiwanych języków jest język polski.

Pełna funkcjonalność zestawu jest dostępna w Profesjonalnym zestawie diagnostycznym dla sieci PROFIBUS.

Wszystkich zainteresowanych dokładnym poznaniem możliwości pakietu ProfiTrace2 serdecznie zapraszamy na jednodniową, bezpłatną prezentację Warsztat szkoleniowy PROFITRACE2.

Osoby spodziewające się sporej dawki informacji związanych z diagnostyką sieci PROFIBUS DP/PA zachęcamy do uczestnictwa w szkoleniach DIAGNOSTYKA SIECI PROFIBUS DP lub DIAGNOSTYKA SIECI PROFIBUS DP/PA.
