VPC3+C
Kod: PALF2080
Rodzaj: Układy scalone
Producent: Yaskawa
Technologia: PROFIBUS
Układ komunikacyjny pozwalającym na zbudowanie inteligentnej jednostki DP Slave, współpracujący z mikrokontrolerem poprzez 8-bitowy interfejs równoległy.
Artur Szymiczek
telefon: +48 664 441 930
e-mail: biuro@intex.com.pl
Zbuduj wysoko wydajną, inteligentną stację DP Slave!
Szybko i bezproblemowo dodaj obsługę protokołu PROFIBUS do swoich urządzeń!
Zalety produktu
- Funkcjonalna i programowa zgodność z SPC3 firmy SIEMENS
- Niski, zredukowany o 20 % względem poprzedniej wersji pobór prądu
- Niski pobór mocy

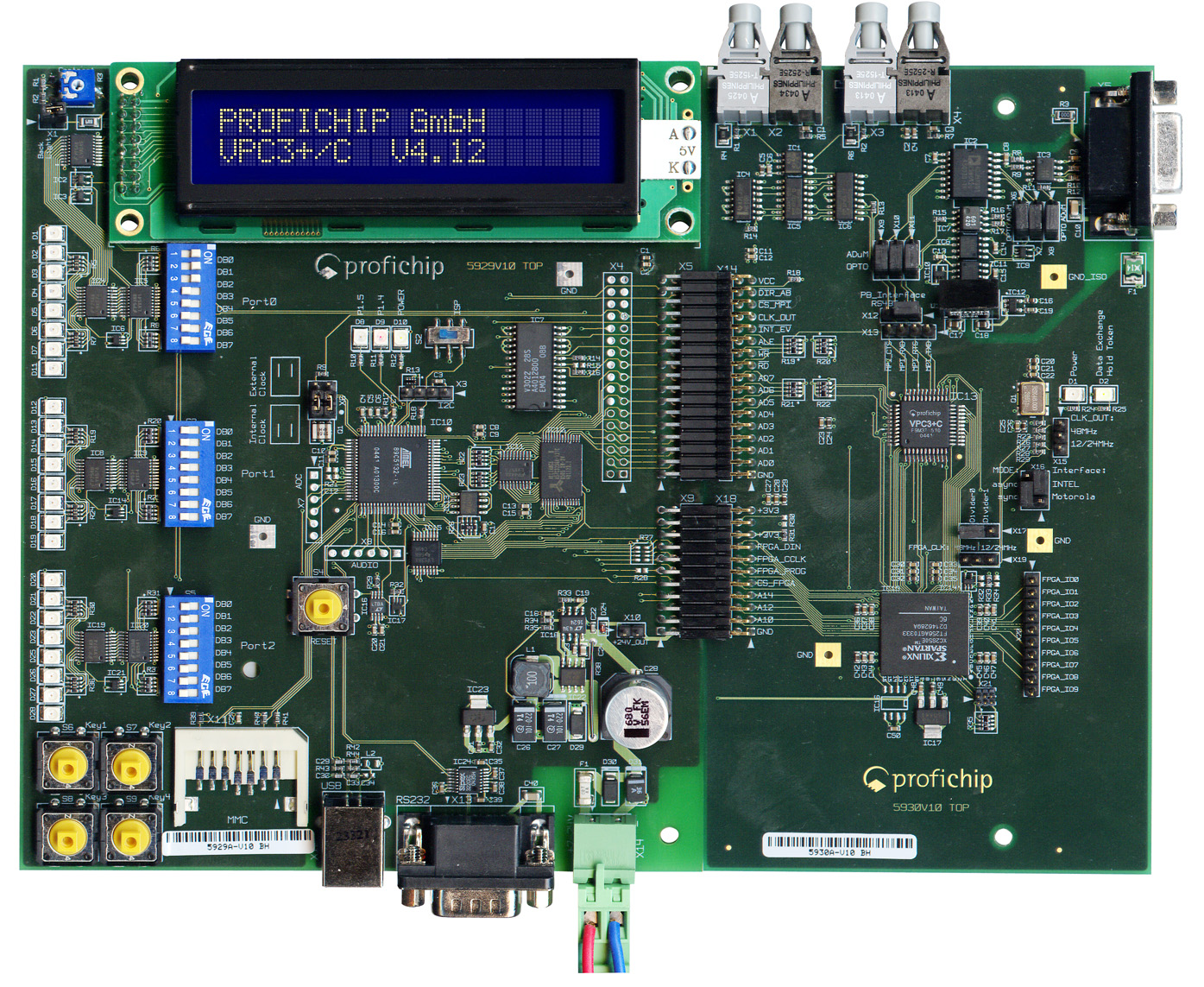

- Dostępny firmware oraz zestaw uruchomieniowy
Opis produktu

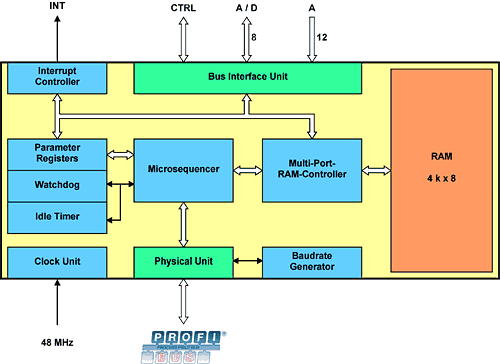

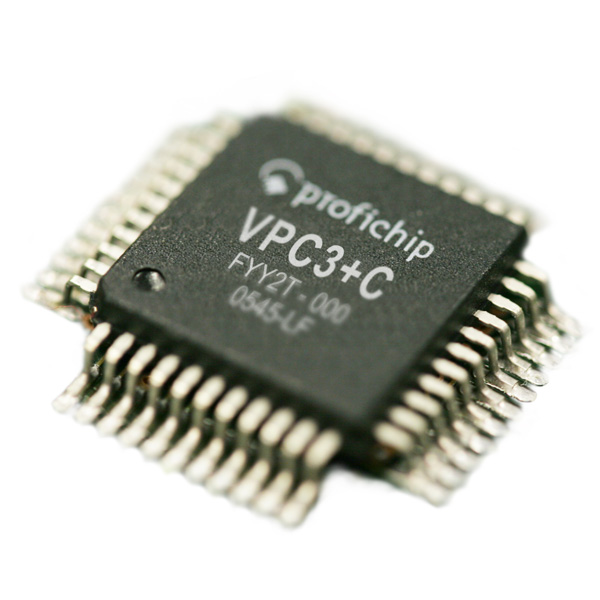

VPC3+C jest układem komunikacyjnym pozwalającym na zbudowanie inteligentnej jednostki DP Slave. Układ ten współpracuje z mikrokontrolerem poprzez 8-bitowy interfejs.
VPC3+C obsługuje identyfikację ramek oraz adresów, integralność danych oraz przetwarzanie protokołu PROFIBUS DP. Obsługuje także komunikację acykliczną oraz sygnalizację alarmów opisane w DP-V1. Dodatkowo umożliwia także komunikację slave-slave (Data Exchange Broadcast – DxB) i tryb izochroniczny (IsoM) zgodnie z DP-V2.
Automatyczne rozpoznawanie prędkości transmisji aż do 12Mbit/sek, pełna obsługa protokołu PROFIBUS DP, 4kB pamięci komunikacyjnej pamięci RAM i konfigurowalny interfejs procesora to cechy pozwalające na zbudowanie wysoko wydajnej stacji DP Slave. Układ może być zasilany napięciem 3,3V oraz 5V. Przy zasilaniu napięciem 3,3V wejścia akceptują sygnały 5V.
Specyfikacja techniczna
Interfejs mikroprocesora
Równoległy (8-bit), SPI, I2C
Obsługiwany protokół
PROFIBUS DP-V0, DP-V1 oraz DP-V2
Komunikacyjna pamięć RAM
4kB
Zasilanie
3,3V
Obudowa
BGA 48pin (6x8mm) oraz LQFP48 (9x9mm)
Funkcjonalnie kompatybilny z VPC3+C oraz SPC3
Sprzętowa PLL dla DP-V2 IsoM
Dostępny firmware oraz zestaw uruchomieniowy
