PNT – PN Tool

PNT – PN Tool to oprogramowanie przeznaczone do analizy, monitorowania oraz walidacji sieci PROFINET. Oprogramowanie to posiada wszystkie funkcje potrzebne do wnikliwej diagnostyki pracy sieci PROFINET, zebrane w prostym, intuicyjnym interfejsie.

PNT- PN Tool udostępnia dwa tryby pracy: tryb aktywny oraz pasywny. W trybie aktywnym aplikacja wyszukuje w sieci urządzenia oraz odczytuje z nich informacje. W tym celu wykorzystywany jest interfejs Ethernet komputera podłączony do wolnego portu przełącznika w sieci Ethernet. W trybie pasywnym aplikacja rejestruje ruch odbierany na wybranym interfejsie Ethernet komputera. Aby w pełni wykorzystać możliwości tego trybu zalecane jest wykorzystanie interfejsu TAP, dzięki któremu możliwe jest podsłuchanie pełnego ruchu w wybranej linii Ethernet. Tryb ten pozwala na szczegółową analizę ruchu na poziomie protokołu PROFINET celem wychwycenia sytuacji nietypowych oraz pozwala na ocenę stabilności komunikacji.

Diagnostyka z wykorzystaniem wolnego portu przełącznika
Po podłączeniu karty sieciowej komputera do dowolnego portu urządzenia lub przełącznika sieci PROFINET aplikacja PNT-PN Tool w aktywny sposób pobiera dane z wykrytych w sieci urządzeń, umożliwiając m.in.:

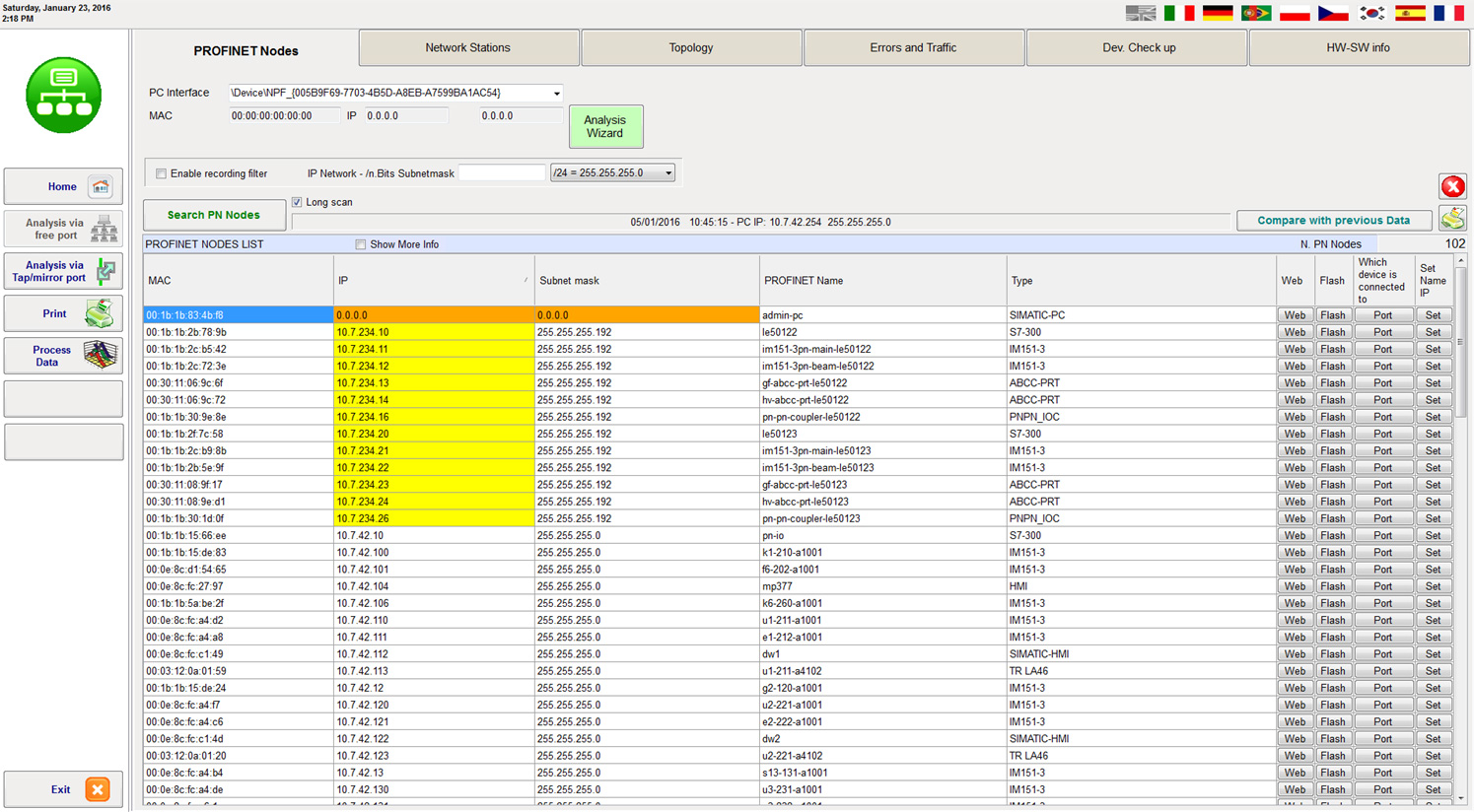

• detekcję urządzeń wykorzystujących protokół PROFINET dostępnych w sieci
• detekcję stacji w określonych zakresach adresów IP

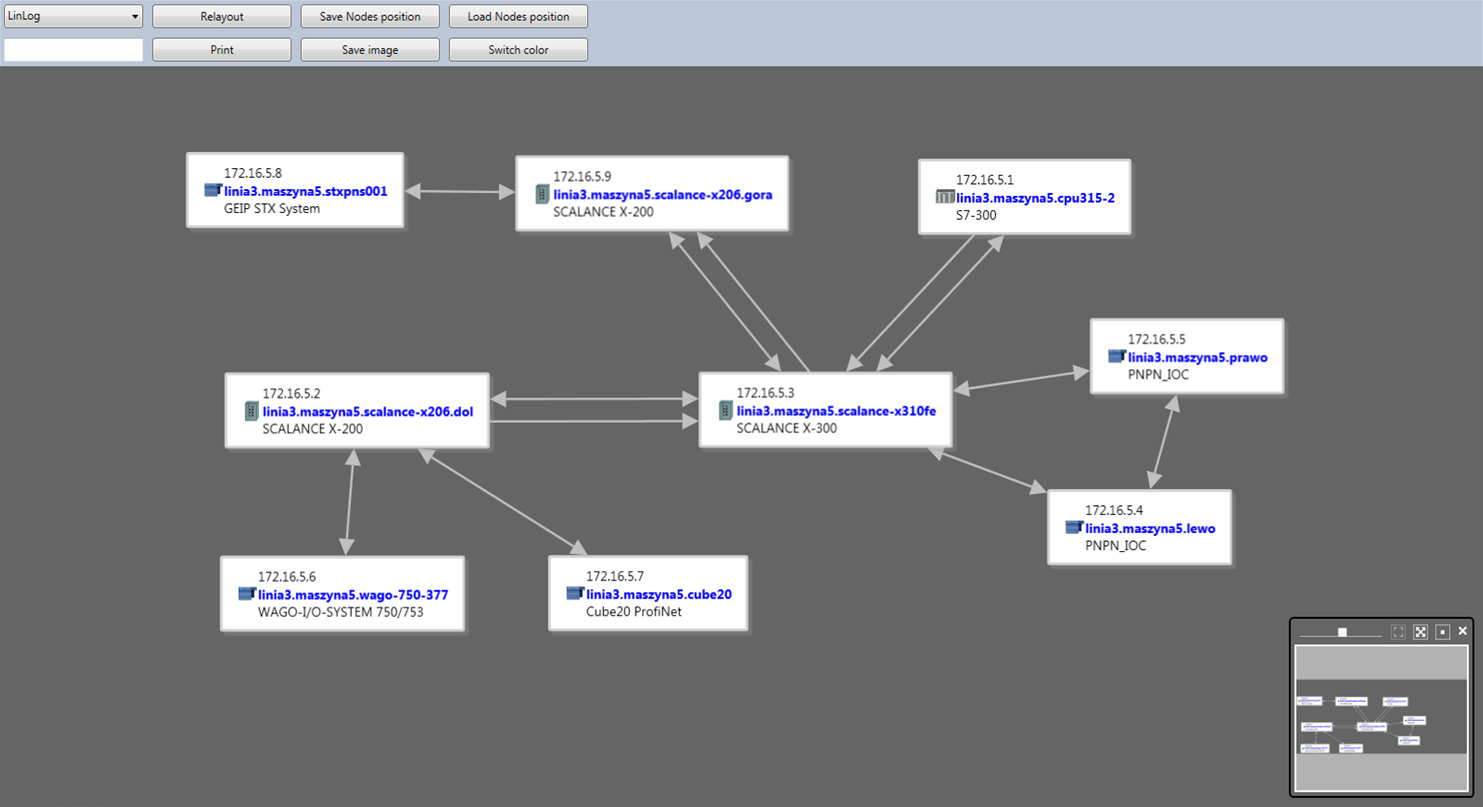

• odczyt wykrytych połączeń w sieci (topologia) i ich prezentację tabelaryczną oraz graficzną dla całej sieci oraz poszczególnych stacji
• odczyt informacji statystycznych z urządzeń określających czas pracy od załączenia, liczbę pakietów wysłanych, odebranych oraz odrzuconych przez dany port z możliwością porównania z danymi wcześniej zarejestrowanymi
• odczyt konfiguracji stacji, wersji FW/HW z sygnalizacją różnych wersji tego samego urządzenia wykrytych w systemie, statusu portu, długości połączenia oraz zapasie mocy dla połączeń światłowodowych
• odczyt liczby błędów jakie wystąpiły w czasie wysyłania lub odbierania danych (ułatwiając identyfikację wadliwych połączeń i/lub interfejsów)
• pomiar obciążenia portu na wszystkich łączach (pozwala na identyfikację portów nadmiernie obciążonych)
• badanie wpływu ruchu broadcast i multicast na pracę sieci
• przydzielanie nazw i adresów IP oraz dostęp do interfejsu WWW urządzeń
• przywracanie urządzeń do ustawień fabrycznych

Diagnostyka z wykorzystaniem interfejsu TAP

Korzystając TAP w postaci np. ProfiShark 100M aplikacja PNT-PN Tool nasłuchuje ruch w wy

• funkcja kreatora, ułatwiająca zautomatyzowaną diagnostykę sieci

branym połączeniu. TAP można wpinać w różne połączenia celem szczegółowej analizy ruchu w tych łączach. Tak przeprowadzana analiza pozwala na:

• detekcję urządzeń wymieniających dane procesowe przez monitorowane połączenia wraz z informacją o statusie komunikacji, stacji oraz cyklu odświeżania
• podgląd obciążenia w monitorowanej linii wraz z jego graficzną prezentacją zawierającą podział na ruch PROFINET oraz inny
• podgląd i rejestrację alarmów zgłaszanych przez stacje wykorzystujące monitorowane połączenie

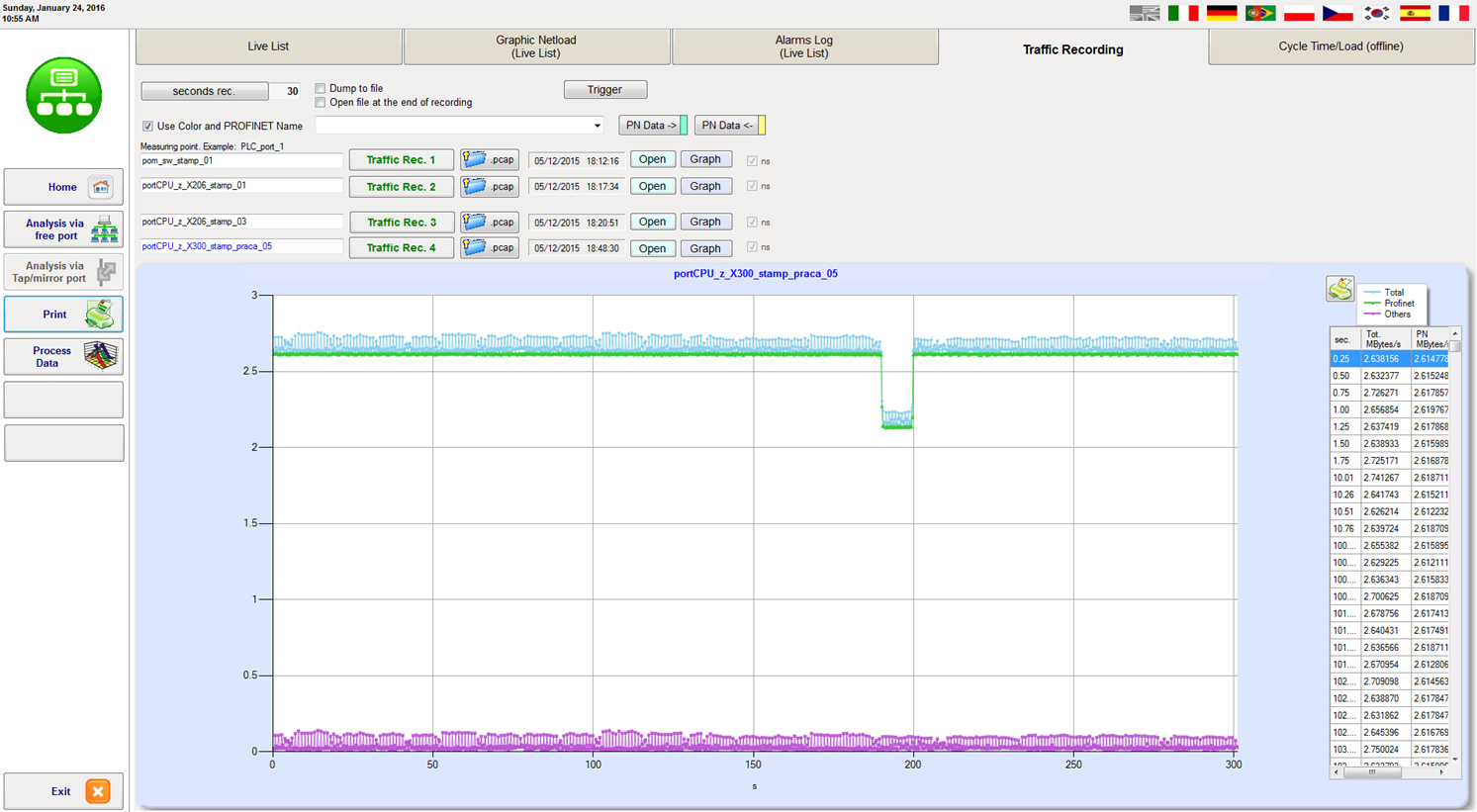

• rejestrację ruchu w monitorowanym połączeniu z zapisem w formacie “.pcap” (rejestracja może być wyzwalana zdarzeniowo lub przez użytkownika)

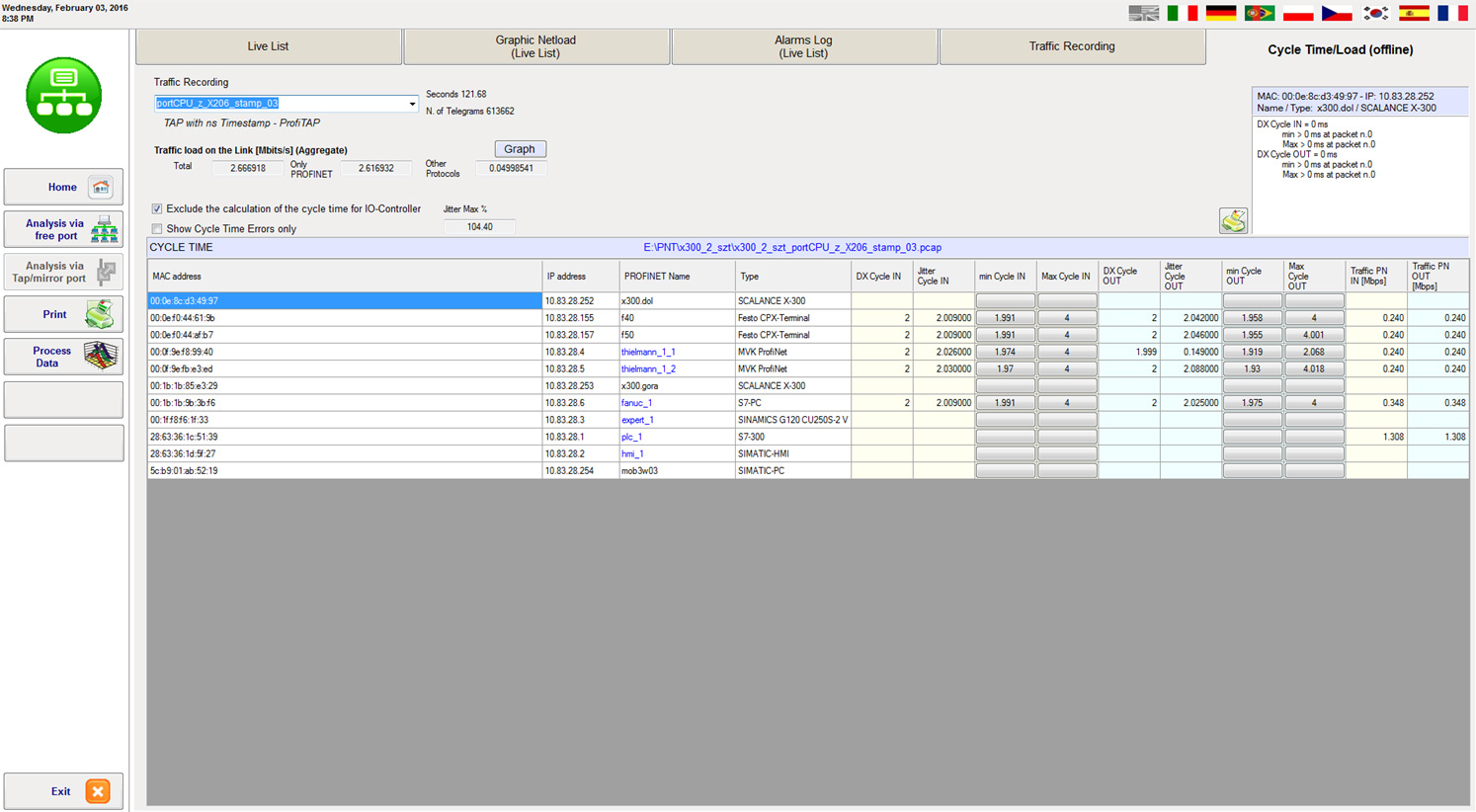

• ekspercką analizę zarejestrowanego ruchu pod sytuacji nietypowych, stabilności komunikacji, kątem stałości cyklu odświeżania danych* (umożliwia wykrycie zgubionych pakietów)

* z dokładnością do 5ns przy użyciu ProfiTAP/ProfiShark 100M
