Anybus Mercury

Łatwe rozwiązywanie problemów, utrzymanie ruchu i monitorowanie

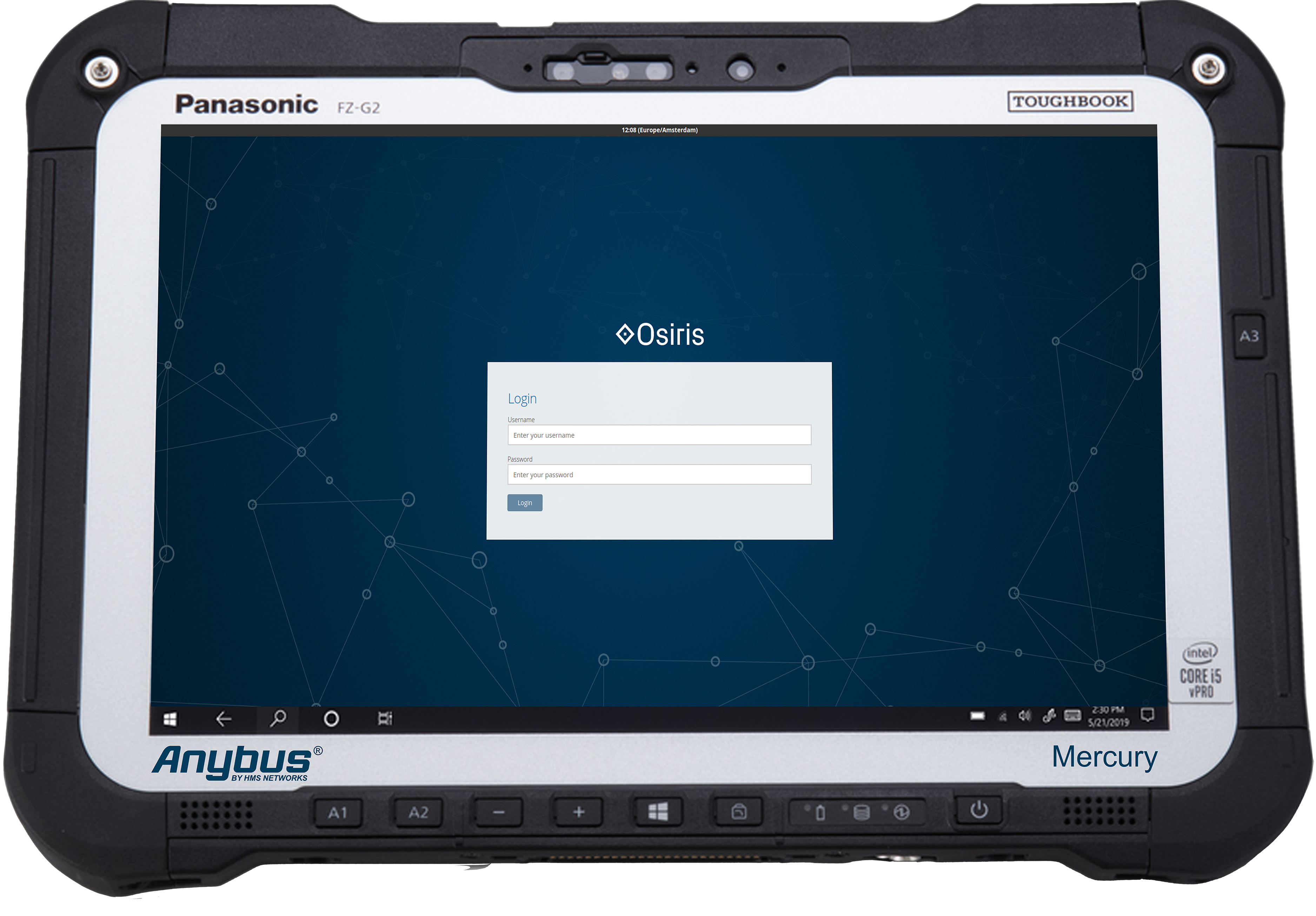

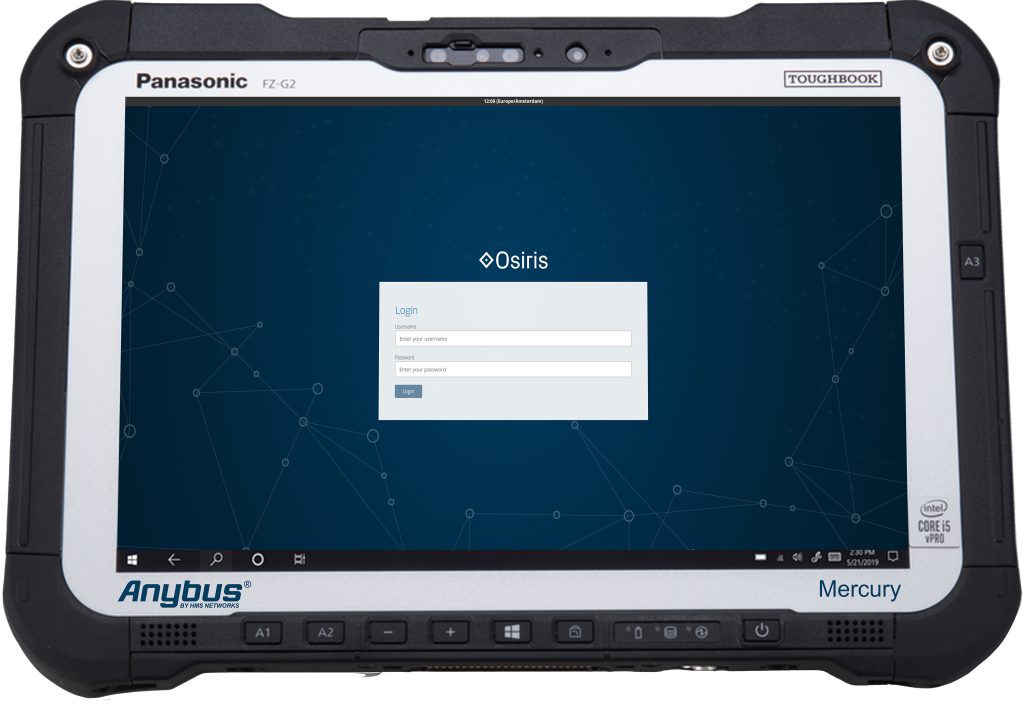

Anybus Mercury to wytrzymały tablet z naszym nowym pakietem oprogramowania dla wielu platform. To urządzenie jest idealne do rozwiązywania problemów, utrzymania ruchu oraz monitorowania przemysłowych sieci Ethernet i PROFIBUS, dzięki wykorzystaniu naszego oprogramowania w terenie. Anybus Mercury pozwala uzyskać wgląd w stan zdrowia i możliwe usterki w swojej sieci przemysłowej. Podczas opracowywania tego innowacyjnego produktu, użytkownik był i pozostaje głównym przedmiotem zainteresowania. Oznacza to, że Anybus Mercury oferuje łatwy w użyciu interfejs, zdalne i bezprzewodowe połączenie oraz mobilność niezależnie od miejsca pobytu.

Łącząc moc portfolio produktów Anybus

Anybus Mercury jest oparty na tym samym oprogramowaniu, co urządzenie Anybus Atlas do diagnostyki przemysłowej sieci Ethernet i dlatego oferuje ten sam łatwy w użyciu i intuicyjny interfejs użytkownika. Łącząc Anybus Mercury z PROCENTEC ProfiTrace, oferuje nowy pakiet oprogramowania do rozwiązywania problemów sieci PROFIBUS. Dodatkowo współpracuje również z zestawem do ciągłej diagnostyki ComBricks, dostarczając szczegółowych informacji o przyłączonych sieciach PROFIBUS. Zaletą tego jest to, że obiekty pracujące w mieszanej architekturze lub przechodzące z sieci PROFIBUS do Ethernet mają wszystkie informacje dostępne w jednym, łatwym do zrozumienia panelu użytkownika.

Diagnostyka sieci Ethernet

Kiedy Anybus Mercury jest przyłączony do przemysłowej sieci Ethernet, tworzy przejrzysty przegląd wszystkich urządzeń i ich połączeń w sieci, takich jak topologia. Ta topologia może być wyświetlana w widoku galaktyki, hierarchicznym widoku drzewa oraz dostosowywanym widoku, w którym łatwo można utworzyć własny widok przyciągający węzły do podstawowej siatki. Ten niestandardowy widok można zapisać i wyeksportować, co oznacza, że można go łatwo wykorzystać w różnych lokalizacjach z tą samą konfiguracją. Znaczące informacje o urządzeniu lub połączeniu pojawią się w topologii, klikając na nie. Te dane są wyświetlane z wyraźnymi ikonami NAMUR NE 107 wskazującymi, gdzie występują problemy w sieci. Lista urządzeń i lista alarmów, które można wyeksportować jako pliki CSV, ułatwiają dokumentowanie lub dalszą analizę sieci. Zbieranie informacji o jakości sieci jest ważne, ale bardzo skomplikowane w większości narzędzi. Anybus Mercury dostarcza te informacje w łatwy sposób poprzez Q-Factor (Quality Factor). Ta funkcja znajduje się na desce rozdzielczej i działa z ważonym algorytmem, aby uzyskać ocenę jakości sieci. Współczynnik Q można przedstawić na różne sposoby; od 0 do 5000, zgodnie ze standardem motoryzacyjnym lub od 0 do 100% jako względny wskaźnik jakości sieci. Prostszy przegląd można również uzyskać za pomocą funkcji sygnalizacji świetlnej, która może pokazywać status w trzech kolorach.

Diagnostyka PROFIBUS

Kiedy Anybus Mercury jest przyłączony do sieci PROFIBUS, pracuje z tym samym oprogramowaniem, co nasze zestawy narzędzi ProfiTrace w celu analizy sieci. Anybus Mercury jest bardzo łatwy w użyciu i łączy w sobie wszystkie wymagane elementy do wykrywania błędów w sieci PROFIBUS. Typowe zakłócenia w sieci PROFIBUS, takie jak zwarcie, spadki napięcia, problemy z terminacją segmentu, podwójne adresy i błędy konfiguracji, są szybko identyfikowane. Dzięki szybszemu rozpoznawaniu usterek, są one zwykle szybciej rozwiązywane, co prowadzi do zminimalizowania kosztownych przestojów na instalacjach. Podobnie jak w przypadku sieci przemysłowej Ethernet, zbieranie informacji o sieci PROFIBUS ma kluczowe znaczenie. Do zbierania tych informacji wykorzystywany jest ProfiCore, który jest częścią naszego ProfiTrace. Klienci, którzy już posiadają ProfiCore, mogą również używać go z Anybus Mercury. Dzięki wbudowanemu oscyloskopowi można wykryć najczęściej występujące zakłócenia. Pakiety danych można rejestrować, a lista stacji w sposób ciągły stale pokazuje wszystkie dostępne urządzenia. Dodatkowo wskaźnik podglądu statusu sieci pokazuje stan kondycji sieci PROFIBUS.

Cechy prezentacji danych w przemysłowej sieci Ethernet

• Topologia: galaktyka, drzewo lub niestandardowy widok
• Dynamiczne interakcje dla pełnego przeglądu
• Połączenia pomiędzy urządzeniami w topologii ze statusem zgodnym z NAMUR
• Informacje o urządzeniu
• Mechanizm punktowania sieci
• Podgląd statusu sieci za pomocą sygnalizatora świetlnego
• Konfigurowalny pulpit

Cechy prezentacji danych dla sieci PROFIBUS

• Amplitudy sygnału dla urządzeń DP oraz PA wraz ze statystykami
• Oscyloskop
• Detekcja topologii
• Podgląd statusu sieci za pomocą sygnalizatora świetlnego
• Raportowanie

Twoje korzyści

• Przenośne urządzenie, wiele metod łączenia
• Przyjazny użytkownikowi
• Preinstalowane oprogramowanie
• Natychmiast gotowy do użycia
• Możliwość zdalnego połączenia
• Mobilność
• Diagnostyka wszystkich sieci Industrial Ethernet i PROFIBUS na Twojej instalacji
