Diagnostic Manager Professional Edition

Oprogramowanie Diagnostic Manager – Professional Edition pozwalające w pełni wykorzystać możliwości DM-AM-KIT.

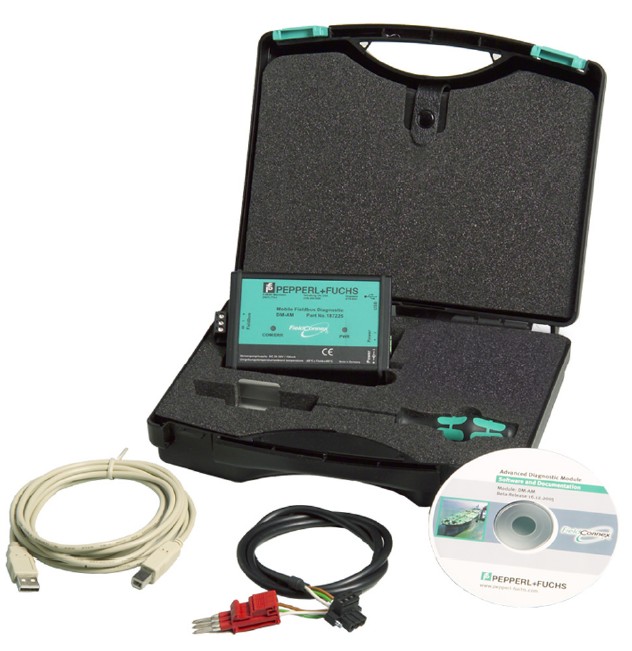

Przenośny zaawansowany zestaw diagnostyczny DM-AM-KIT jest wszechstronnym urządzeniem pomiarowym dla magistrali obiektowych PROFIBUS PA oraz FOUNDATION Fieldbus (warstwa fizyczna tych magistral jest identyczna).

Moduł dostarcza dokładnych danych dla monitorowanego segmentu oraz konkretnych urządzeń pozwalających na analizę warstwy fizycznej sieci. Sporadyczne problemy w segmencie mogą być śledzone bez konieczności ciągłego połączenia.

Jest on doskonale dopasowany do potrzeb personelu uruchamiającego instalację, utrzymującego ruch instalacji, a także ekspertów zajmujących się diagnostyką problemów. Pasywny obwód wejściowy oraz zewnętrzne zasilanie (poprzez port USB) powodują, że urządzenie to nie obciąża sieci, do której jest dołączane (a tym samym w sytuacjach awaryjnych nie wprowadza dodatkowych problemów).

Moduł komunikuje się z komputerem za pośrednictwem interfejsu USB 2.0 (full-speed). Dostarczana obejma oraz możliwość podłączenia zewnętrznego napięcia zasilającego pozwalają na tymczasową instalację w szafie sterowniczej w celu długookresowego monitorowania segmentu sieci.

W zestawie dostarczana jest podstawowa wersja oprogramowania Diagnostic Manager udostępnająca wartości wszystkich mierzonych zmiennych.

Opcjonalne oprogramowanie Diagnostic Manager – Professional Edition oferuje dodatkowe możliwości w postaci:

• Commisioning Wizard – automatycznego kreatora raportów,
• wyświetlania komunikatów tekstowych podpowiadających, gdzie może leżeć przyczyna niesprawności segmentu lub informujące o odstępstwie wartości od specyfikacji,
• wbudowanego oscyloskopu – pozwalającego na bezpośrednie podglądanie kształtu sygnału w sieci (na podstawie tych obserwacji można wyciągnąć dodatkowe wniski co do przyczyny niesprawności segmentu). Dodatkowo proces rejestracji przebiegu może być wyzwalany w momencie spełnienia zdefiniowanego warunku (np. sporadycznie występujące zdarzenie).
