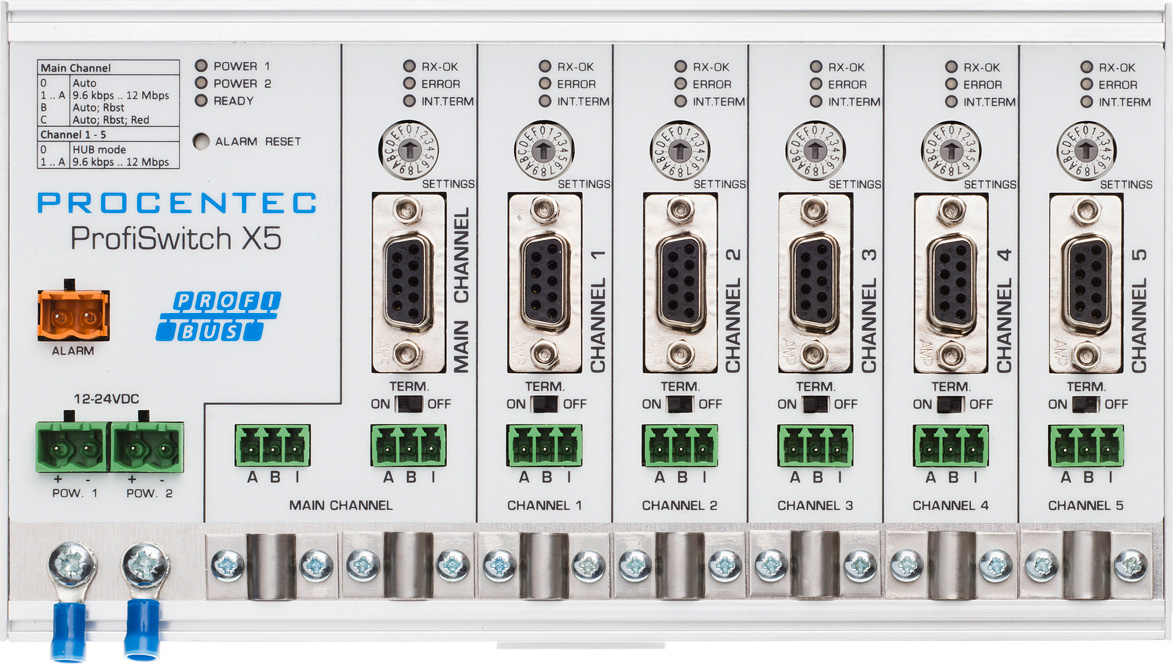

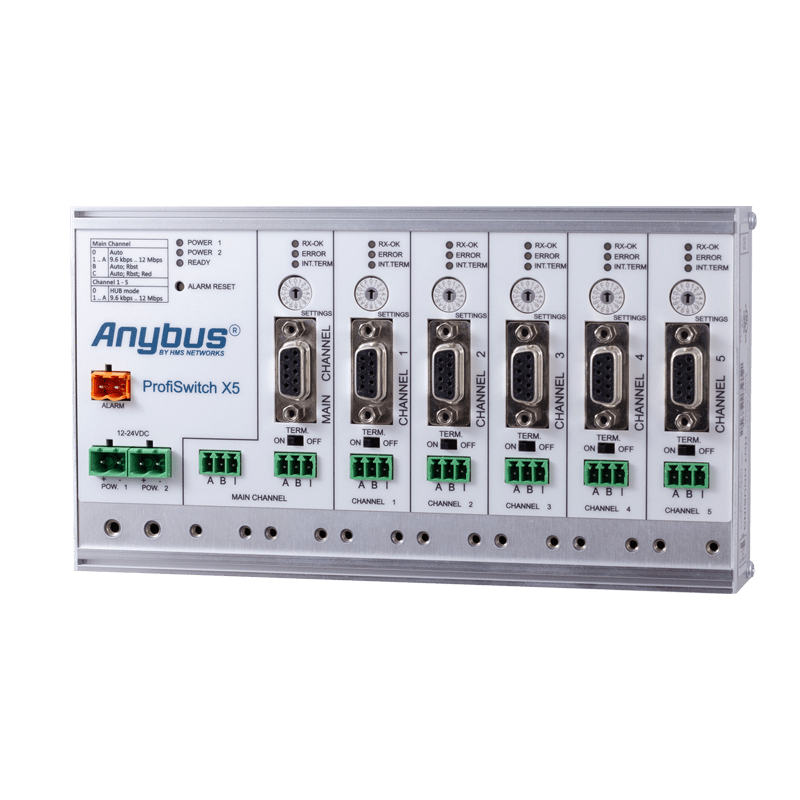

ProfiSwitch X5

Kod: 17030X

Rodzaj: Wzmacniacze

Producent: PROCENTEC

Technologia: PROFIBUS

Unikalny na rynku wzmacniacz sieci PROFIBUS umożliwiający indywidualne dopasowanie prędkości transmisji dla każdego z kanałów.

Najbardziej zaawansowany wzmacniacz sieci PROFIBUS!

Stwórz architekturę sieci PROFIBUS nowej generacji!

Zwiększ niezawodność swojej sieci PROFIBUS!

Zalety produktu

  • Redundancja magistrali dla kanałów 4+5
  • Swobodne tworzenie topologii sieci
  • Ochrona przed zwarciem w każdym kanale
  • Łatwa rozbudowa instalacji
  • Diagnostyczne diody LED
  • Pozwala na wykorzystanie różnych prędkości transmisji w poszczególnych kanałach
  • Umożliwia tworzenie niezawodnych sieci pozbawionych tradycyjnych ograniczeń

Opis produktu

ProfiSwitch X5 deklasuje wszystkie wzmacniacze i koncentratory przeznaczone dla sieci PROFIBUS. Ten przeźroczysty koncentrator daje możliwość indywidualnego dopasowania prędkości transmisji dla każdego z kanałów. Prosty przełącznik obrotowy daje całkowicie nowe możliwości w tworzeniu niezawodnych oraz ekonomicznych aplikacji.

Zaawansowana funkcjonalność ProfiSwitch X5 pozwala na wykorzystanie różnych prędkości transmisji w poszczególnych kanałach.

Prędkości transmisji wykorzystywane w kanale głównym oraz w pozostałych kanałach nie muszą identyczne. „Konwersja” prędkości transmisji jest przeźroczysta dla systemu nadrzędnego (funkcjonalność ta jest porównywalna do oferowanej przez jednostki DP/PA Link). ProfiSwitch X5 znajduje zastosowanie w nowych jak i istniejących aplikacjach, które wymagają użycia różnych prędkości transmisji w poszczególnych segmentach.

Przykładowe aplikacje:

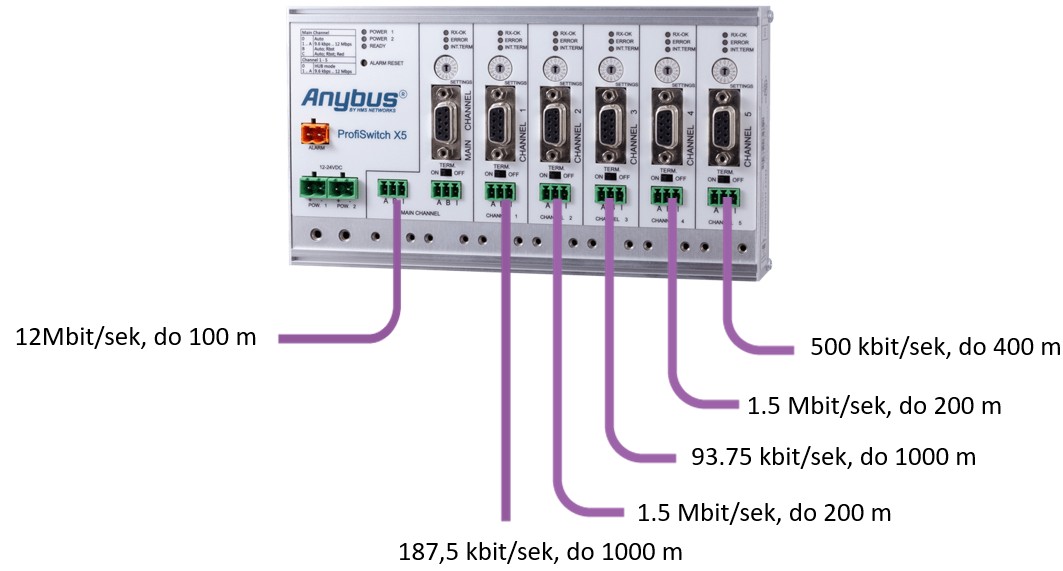

  • segment główny (system sterowania) wykorzystuje wysoką prędkość transmisji (np. 12Mbit/sek), zaś w odgałęzieniach wykorzystywane są niższe prędkości transmisji (np. 500kbit/sek) dzięki czemu długość kabli w tych segmentach może być większa
  • wykorzystanie niższej prędkości transmisji w przypadku problematycznych segmentów (starsze okablowanie, EMC, niewłaściwy kabel, itp.)
  • integracja urządzeń pracujących z wykorzystaniem niskich prędkości transmisji (łączniki bezprzewodowe, transmisja w podczerwieni, transmisja poprzez pierścienie ślizgowe, łączniki segmentów DP/PA itp.)
  • zwiększenie stabilności sieci poprzez większą dopuszczalną liczbę powtórzeń transmisji bez zmiany parametrów system nadrzędnego.

ProfiSwitch X5 umożliwia tworzenia nowoczesnej architektury sieci PROFIBUS nowej generacji. Możliwość tworzenia sieci pozbawionych tradycyjnych ograniczeń w nieograniczonej liczbie aplikacji sprawia, że ProfiSwitch X5 jest bezkonkurencyjny. Dzięki ProfiSwitch PROFIBUS odrodził się na nowo i od teraz możliwa jest konfiguracja: 1 DP Master, 1 sieć i różne prędkości transmisji w poszczególnych segmentach.

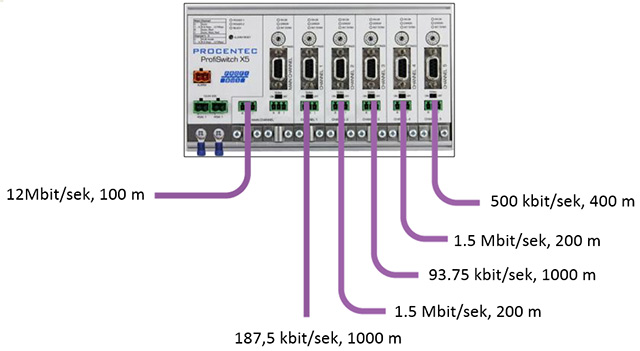

ProfiSwitch X5 - struktura

ProfiSwitch X5 – struktura

Specyfikacja techniczna

Kanały koncentratora

Izolowane 5 (6 segmentów)

Długość segmentu

Do 1200m (zależna od prędkości transmisji)

Ilość urządzeń

Do 31 na kanał

Prędkość transmisji

9,6 kbit/sek – 12 Mbit/sek

Redundancja magistrali

Opcjonalna

System uziemienia

konfigurowalny

Terminatory

zintegrowane

Złącze

Zaciski śrubowe i złącza DB9

Zakres temperatur pracy

-25 – 70 °C

Zasilanie

12 -24 VDC

Współczynnik ochrony

IP20

Wymiary (LxWxH)

203 x 111 x 31 mm

Inne

Przezroczysty dla wszystkich protokołów PROFIBUS

Odpowiedni dla PROFIsafe oraz MPI

Styk sygnalizacji błędu 24VDC/0.5A

Redundancja zasilania

Znak CE, FCC

Certyfikat DNV

Certyfikat UL

EMC

Montaż na szynie DIN

Parametry kanałów

Ilość powtórzeń dla każdego kanału

5

Ilość kanałów

5 Izolowanych kanałów 9,6 kbit/sek – 12 Mbit/sek
(indywidualne ustawienie dla każdego kanału)

Prędkość transmisji - kanał główny

Od 9,6 kbit/sek – 12 Mbit/sek (autodetekcja)

Prędkość transmisji (zoptymalizowane dla PROFIBUS PA)

45,45 i 93,75 kbit/sek

Zmiana prędkości transmisji

Bez konieczności resetu zasilania
