EasyConn 45°

Filtrowanie produktów
Przefiltruj kategorie

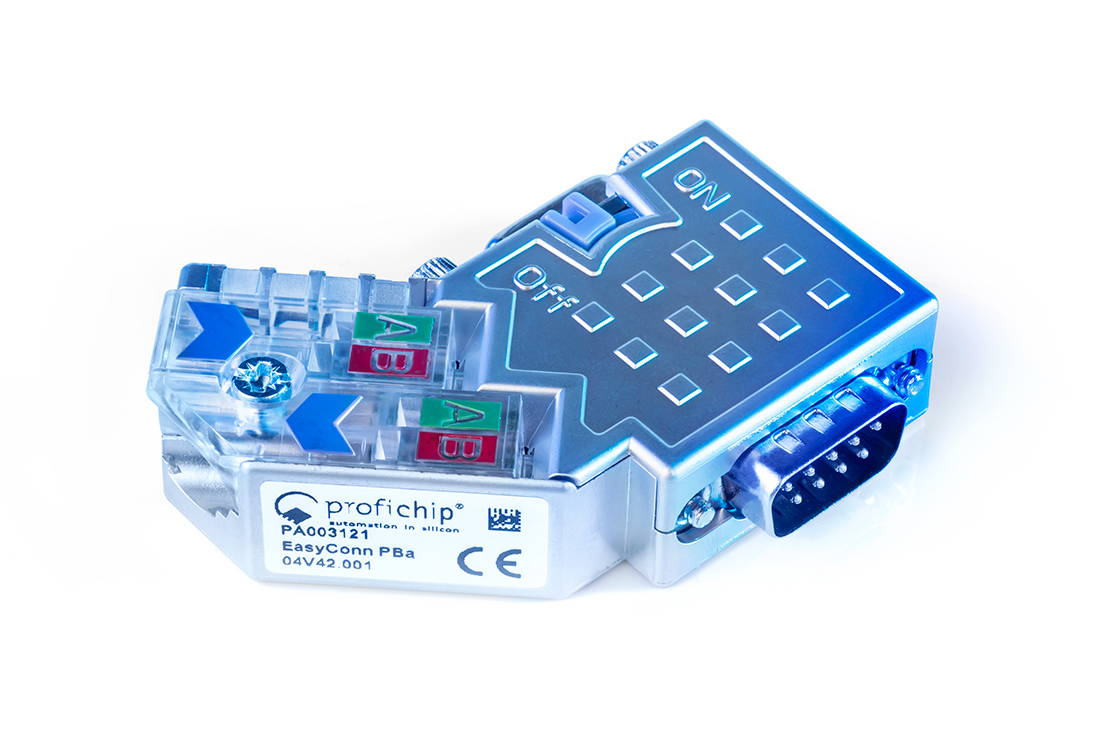

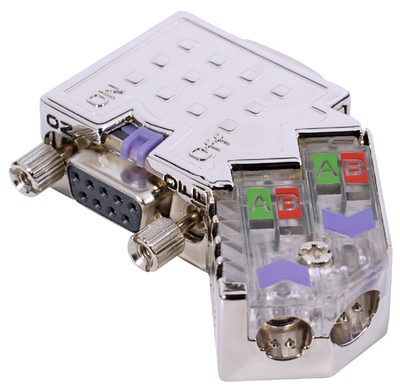

EasyConn 45°

Kod: PA003121

Rodzaj: Okablowanie

Producent: Yaskawa

Technologia: PROFIBUS

Konektor PROFIBUS 45° dostarczający informacje diagnostyczne pozwalające na przyśpieszenie procesu uruchomienia, instalacji oraz diagnostyki sieci PROFIBUS. Dzięki 4 wbudowanym diodom LED widocznym z obydwu stron konektora możliwe jest uzyskanie podstawowych informacji o stanie sieci i okablowania.

Artur Szymiczek
telefon: +48 664 441 930
e-mail: biuro@intex.com.pl

Monitoruj z łatwością swoją instalację!

Uzyskaj swobodę podłączenia do sieci narzędzi diagnostycznych w dowolnym punkcie

Zalety produktu

  • Łatwa instalacja - dostępny w 3 wariantach kąta wyprowadzenia kabla
  • Odporny na zakłócenia sieci
  • Odłączalny terminator
  • Zintegrowane diody statusowe

Opis produktu

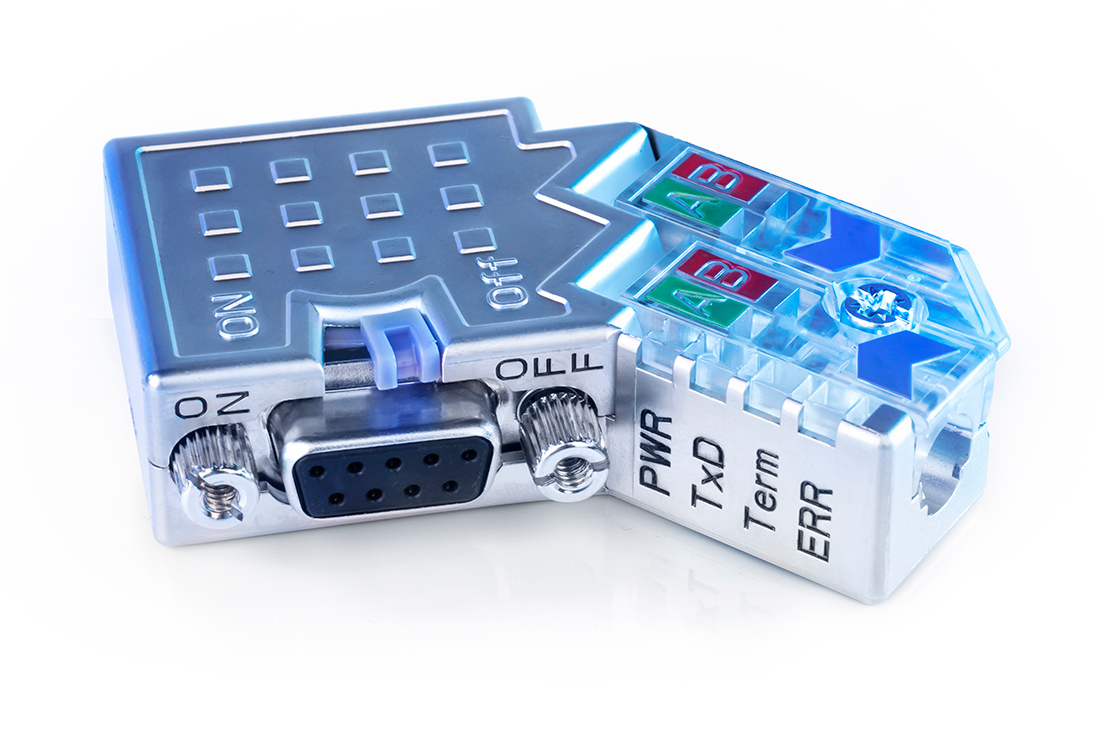

Wyrafinowany konektor PROFIBUS EasyConn 45 stopni dostarcza informacje diagnostyczne pozwalające na przyśpieszenie procesu uruchomienia instalacji oraz diagnostyki sieci PROFIBUS. Dzięki 4 wbudowanym diodom LED widocznym z obydwu stron konektora możliwe jest uzyskanie informacji o:

  • dostępnym w gniazdku napięciu zasilającym 5 V – żółta dioda PWR
  • aktywności interfejsu sieciowego (wymiana danych) – zielona dioda TxD
  • włączeniu terminatora w konektorze – żółta dioda Term
  • niewłaściwym połączeniu, terminacji segmentu lub niewłaściwym poziomie
    sygnału – czerwona dioda ERR.

Wbudowany w konektor kontroler pracuje z prędkościami aż do 12Mbit/sek. Nawet przy tej prędkości transmisji zachowując niski pobór mocy.
Obudowa w całości wykonana z metalu zapewnia dużą odporność na zakłócenia. Odłączalny terminator jest obsługiwany przy pomocy przełącznika znajdującego się z boku obudowy. Dzięki temu możliwe jest testowanie komunikacji bez konieczności wyjmowania konektora lub kabla. Wprowadzenie kabla do konektora wykonane jest z przeźroczystego materiału pozwalając na sprawdzenie poprawności zainstalowania kabla (korelacja kolorów żył z oznaczeniem na konektorze). Konektor jest wyposażony w noże nacinające oponę żył kabla pozwalające w maksymalny sposób skrócić czas potrzebny na zarobienie kabla.

Podłączanie kabla do konektora – film instruktażowy

Specyfikacja techniczna

Obsługiwane prędkości transmisji

Od 9,6 kbps - 12 Mbps

Napięcie zasilania

4.75 V - 5.25 V (prąd stały)

Zakres pracy temperatur

Od -20°C do 75°C

Współczynnik ochrony

IP20

Zintegrowane gniazdko diagnostyczne
