ProfiCaptain2

Kod: 22020

Rodzaj: Software

Producent: PROCENTEC

Technologia: PROFIBUS

Licencja na funkcjonalność DP Master dla aplikacji ProfiTrace2

Artur Szymiczek
telefon: +48 664 441 930
e-mail: biuro@intex.com.pl

Zapewnij nieprzerwaną pracę sieci zapobiegając wystąpieniu błędów!

Przejmuj kontrolę i testuj elementy infrastruktury w trakcie pracy!

Zalety produktu

  • Identyfikuje wszelkie zakłócenia pracy sieci
  • Odczytuje konfigurację stacji
  • Możliwość przejęcia stacji DP Slave bez konieczności odłaczania jej od sieci
  • Testowanie wejść i wyjść

Opis produktu

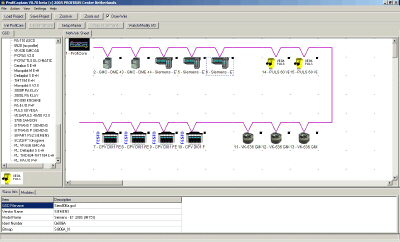

ProfiCaptain2 rozszerza możliwości aplikacji ProfiTrace2 o funkcjonalność DP Master.

ProfiTrace2 to sprawdzony w praktyce zestaw diagnostyczny dla sieci PROFIBUS, obejmujący funkcjonalność analizatora protokołu, oscyloskopu oraz Mastera DP-V0/V1.

ProfiTrace2 jest doskonałym narzędziem do:

  • wyszukiwania błędów
  • sprawdzenia instalacji
  • przygotowania raportu o stanie sieci
  • testowania produktów z interfejsem PROFIBUS.

Klasyczne błędy, takie jak szumy, odbicia, spadki napięcia, problemy z terminacją, przerwy lub zwarcia w kablu, zdublowane adresy i błędy konfiguracyjne mogą być z łatwością przy jego pomocy zidentyfikowane.

Przypadkowe błędy takie, jak uszkodzone telegramy, powtórzenia transmisji są także rejestrowane i zapamiętywane.

Wyniki dokonywanych pomiarów mogą być udostępniane w postaci szczegółowych raportów.

Personel techniczny korzystając z ProfiTrace2 może sprawdzić oraz diagnozować sieć PROFIBUS DP oraz PROFIBUS PA wykorzystując tylko jeden pakiet oprogramowania oraz jeden interfejs fizyczny. Dzięki temu możliwa jest znaczna redukcja oprzyrządowania, kosztów oraz wymaganej wiedzy.

ProfiTrace2 znalazł uznanie wśród bardzo licznego grona integratorów oraz użytkowników końcowych, jest także standardowym narzędziem wykorzystywanym przez większość jednostek PROFIBUS INTERNATIONAL COMPETENCE CENTER.

Zestaw ProfiTrace2 składa się z aplikacji dla komputera PC współpracującej z zaawansowanym interfejsem komunikacyjnym ProfiCore Ultra. Interfejs ten połączony jest z komputerem przez port USB i wyposażony jest w wewnętrzny, szybki oscyloskop cyfrowy. ProfiCore Ultra pozwala na rejestrację sygnałów w sieci PROFIBUS DP pracującej z prędkością do 12Mbps. Wykorzystując adapter PA Probe Ultra możliwe jest również bezpośrednie połączenie do sieci PROFIBUS PA.

Aplikacja ProfiTrace2 udostępnia użytkownikowi kilka modułów funkcjonalnych:

  • ProfiTrace – analizator protokołu PROFIBUS
  • ScopeWare – szybki oscyloskop cyfrowy pozwala na rejestrację sygnałów z prędkością do 12Mbps
  • Topology Scan – detekcja topologii sieci, również w pracującym systemie
  • Zarządzanie segmentami – powala na gromadzenie danych z uwzględnieniem podziału sieci na segmenty
  • Reporting – przygotowanie raportu z dokonanych pomiarów
  • ProfiCaptain – funkcjonalność DP Master Class1/Class2 z obsługą DPV0 oraz DPV1
  • OPC Serwer – dostęp do informacji statystycznych oraz procesowych przez interfejs OPC DA.

Aplikacja jest wielojęzyczną, jednym z obsługiwanych języków jest język polski.

Pełna funkcjonalność zestawu jest dostępna w Profesjonalnym zestawie diagnostycznym dla sieci PROFIBUS.

Wszystkich zainteresowanych dokładnym poznaniem możliwości pakietu ProfiTrace2 serdecznie zapraszamy na jednodniową, bezpłatną prezentację Warsztat szkoleniowy PROFITRACE2.

Osoby spodziewające się sporej dawki informacji związanych z diagnostyką sieci PROFIBUS DP/PA zachęcamy do uczestnictwa w szkoleniach DIAGNOSTYKA SIECI PROFIBUS DP lub DIAGNOSTYKA SIECI PROFIBUS DP/PA.

Specyfikacja techniczna

Funkcjonalność ProfiCaptain

Przejęcie stacji Slave

Przejęcie pod kontrolę stacji DP Slave przypisanej do innej jednostki DP Master bez konieczności odłączania stacji od sieci czy też wyłączania stacji DP Master

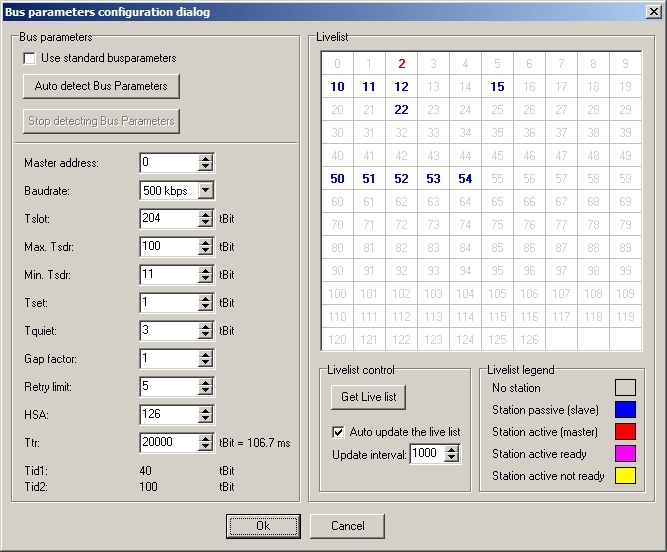

Automatyczna detekcja parametrów sieci

Detekcja parametrów sieci (Tslot, maxTsdr, Tset itd.)
Sugestia adresu dla DP Master

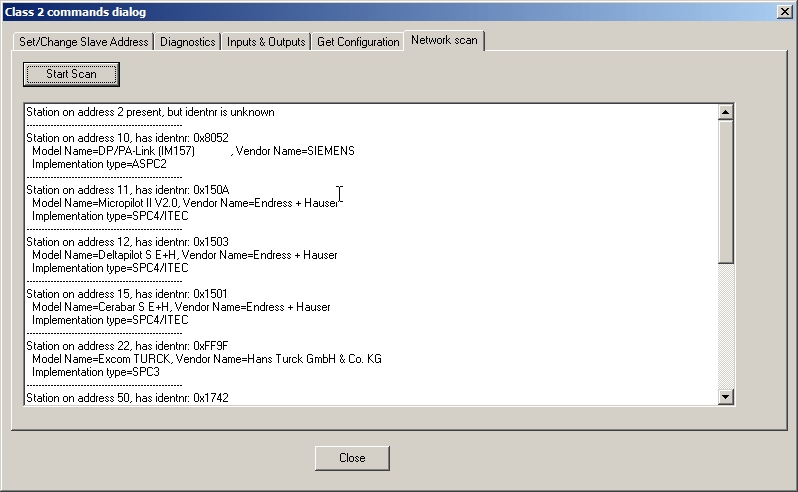

Dynamiczna lista stacji dostępnych w sieci
obsługa wszystkich prędkości transmisji

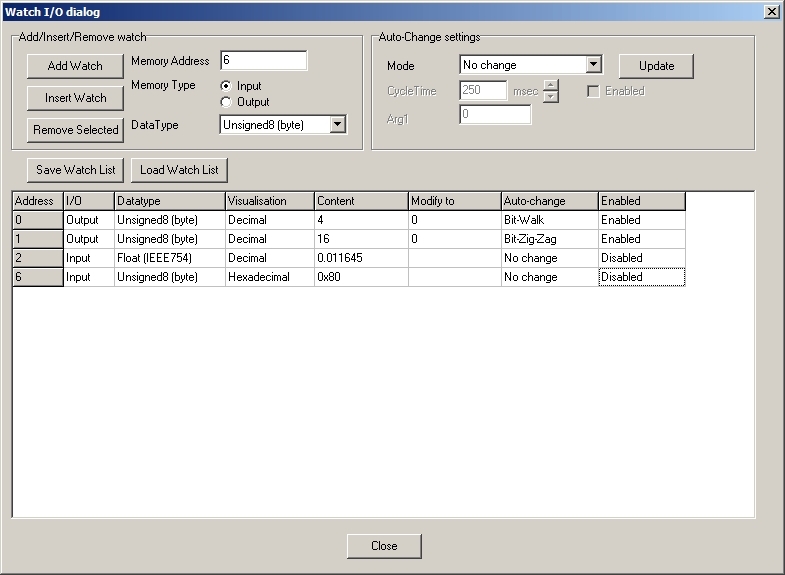

Testowanie wejść/wyjść

Podgląd i modyfikacja wybranych zmiennych
Automatyczne wymuszanie stanu wyjść według predefiniowanego schematu (krążąca jedynka, liczniki itp.)

Funkcje acykliczne Master Class 2

Zmiana adresu sieciowego urządzenia DP Slave
Odczyt stanu wejść i wyjśc dla każdego dostępnego w sieci urządzenia
Odczyt konfiguracji stacji
Odczyt informacji diagnostycznych ze stacji
Odczyt do dodatkowych parametrów poprzez funkcje DP-V1, wraz z interpretacją danych zgodnie z profilem dla urządzeń procesowych (PA)
