profiConn

Kod: profiConn

Rodzaj: Układy scalone

Producent: profichip

Technologia: PROFIBUS

Kompletny interfejs RS-485 współpracujący z VPC3+S pozwalający na łatwe połączenie aplikacji do sieci PROFIBUS DP.

Łatwa integracja urządzeń z siecią PROFIBUS

Najefektywniejsze rozwiązanie na rynku

Zalety produktu

  • Współpracuje z VPC3+S
  • Komunikacja przez interfejs SPI
  • Kompletny interfejs fizyczny
  • Wysoki stopień integracji

Opis produktu

Interfejs profiConn pozwala na łatwe połączenie aplikacji do sieci PROFIBUS DP. Zawiera on kompletny, galwanicznie izolowany interfejs fizyczny RS-485 współpracujący z VPC3+S, najmniejszym układem ASIC dla PROFIBUS DP. Komunikacja z urządzeniem realizowana jest na podstawie interfejsu SPI.

Dzięki wysokiemu stopniowi integracji, rozmiar modułu to tylko 20*50mm. Układ zasilany jest pojedynczym napięciem 3.3V.
profiConn to aktualnie najefektywniejsze rozwiązanie na rynku.

Specyfikacja techniczna

Interfejs do mikroprocesora

SPI (do 6 MBit/s)

Obsługiwany protokół

PROFIBUS-DP-V0, DP-V1 and DP-V2

Komunikacyjna pamięć RAM

4kB

Zasilanie

3,3V

Diagnostyka zasilania i wymiany danych sygnalizowana przez LED

Izolowany interfejs RS485 do 12 MBit/s

Dostępny firmware oraz zestaw uruchomieniowy

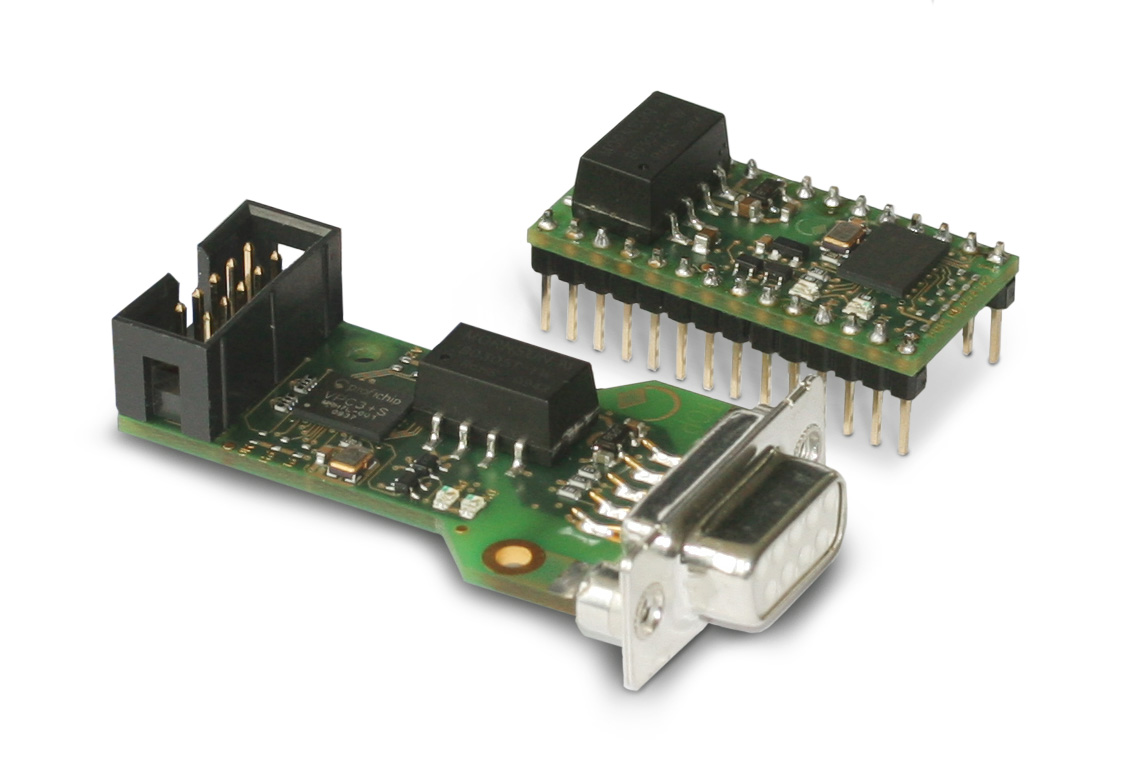

proficonn-DSUB

With 9-pin DSUB-connector for direct enclosure mounting

Flat cable connector for SPI communication and power supply

Wymiary

58 x 31 x 16 mm

proficonn-DIP28

28 pin Dual-Inline-Package format

For mounting on PCB via standard IC socket

Wymiary

36 x 18 x 10 mm
