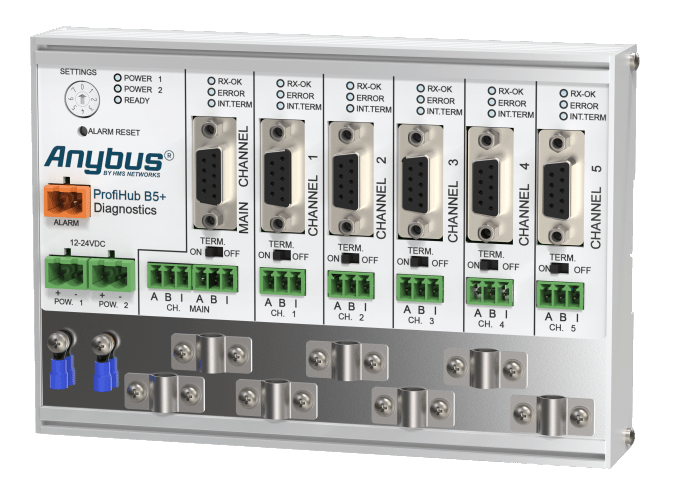

ProfiHub B5+R

Kod: 17020R

Rodzaj: Wzmacniacze

Producent: PROCENTEC

Technologia: PROFIBUS

Uznany na rynku 5-portowy koncentrator umożliwiający tworzenie elastycznych w rozbudowie i optymalnie dopasowanych do obiektu sieci PROFIBUS DP o różnej topologii. Redundancja zasilania i opcjonalna redundancja magistrali razem z informacyjnymi diodami LED i stykiem sygnalizacji błędu zapewniają niespotykaną na rynku niezawodność.

Artur Szymiczek
telefon: +48 664 441 930
e-mail: biuro@intex.com.pl

Najpopularniejszy koncentrator sieci PROFIBUS!

Z łatwością rozbuduj sieć PROFIBUS DP w dowolnej topologii!

Zwiększ niezawodność swojej sieci PROFIBUS!

Zalety produktu

  • Dołączanie/odłączanie urządzeń w trakcie pracy sieci bez wpływu na pozostałe stacje
  • Ochrona przed zwarciem w każdym kanale
  • Swobodne tworzenie topologii sieci
  • Sprawdzanie poprawności przesyłanych pakietów
  • Umożliwia tworzenie niezawodnych sieci
  • Redundancja magistrali dla kanałów 4+5
  • Łatwa rozbudowa instalacji

Opis produktu

ProfiHub B5+R umożliwia tworzenie rozległych segmentów RS-485 w topologii gwiazdy, drzewa lub magistrali w instalacjach PROFIBUS DP. Jest on prostym w użyciu, solidnym elementem infrastruktury sieciowej w wykonaniu IP20 dzięki któremu możliwe jest tworzenie niezawodnych, elastycznych w rozbudowie i optymalnie dopasowanych do obiektu sieci PROFIBUS.

ProfiHub B5+R jest wyposażony w 5 galwanicznie izolowanych przeźroczystych wzmacniaczy. Każdy segment może obsługiwać do 31 urządzeń i długość kabla równą długości magistrali głównej. Dzięki wbudowanym przyłączom PROFIBUS w postaci zacisków śrubowych możliwa jest rezygnacja z konektorów DB9. Ponadto złącza DB9 dostępne dla każdego z kanałów pozwalają na diagnostykę sieci PROFIBUS np. z wykorzystaniem ProfiTrace. Terminacja dla każdego segmentu jest wbudowana i odłączalna.

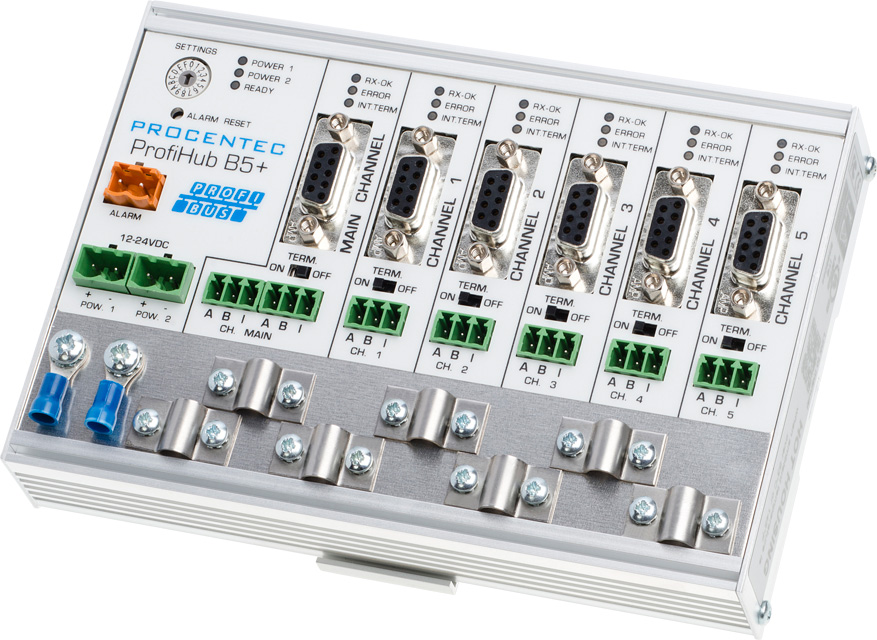

ProfiHub B5

Po uaktywnieniu redundancji magistrali, 2 segmenty tworzą redundantną magistralę główną (szkielet sieci). Dzięki temu rozwiązaniu użytkownik uzyskuje jeszcze bardziej niezawodną sieć. Redundancja dostępna dla magistrali głównej jest niezależna od wykorzystywanych w sieci urządzeń końcowych (stacji DP Master czy DP Slave). Informacja o problemach związanych z połączeniami nadmiarowymi jest wizualizowana przy pomocy diod LED oraz udostępniania poprzez styk sygnalizacji błędu.

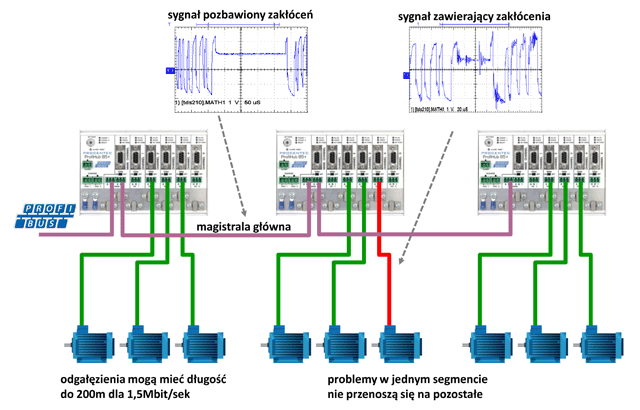

ProfiHub B5 structure

Specyfikacja techniczna

Kanały koncentratora

Izolowane (5 kanałów, 6 segmentów)

Długość segmentu

Do 1200m (zależna od prędkości transmisji)

Ilość urządzeń w kanale

Do 31 na kanał

Prędkości transmisji

9,6 kbit/sek – 12 Mbit/sek

Redundancja magistrali

Opcjonalna

System uziemienia

Konfigurowalny

Terminatory

Zintegrowane

Złącze

Zaciski śrubowe i złącza DB9

Zakres temperatur pracy

-25 – 70 °C

Zasilanie

9 - 31 VDC

Współczynnik ochrony

IP20

Wymiary (LxWxH)

167 x 111 x 32 mm

Inne

Przezroczysty dla wszystkich protokołów PROFIBUS

Odpowiedni dla PROFIsafe oraz MPI

Styk sygnalizacji błędu 24VDC/0.5A

Redundancja zasilania

Znak CE, FCC

Certyfikat DNV

Certyfikat UL ITE E365044

EMC EN 55024 (2010)

EMC EN 55022 (2010) + C1 (2011)
