PROCENTEC Atlas: zestaw PROFINET

Kod: 101-800210

Rodzaj: Narzędzia diagnostyczne

Producent: PROCENTEC

Technologie: PROFINET , Ethernet , Modbus TCP , Ethernet/IP

Zestaw o funkcjonalności identycznej jak PROCENTEC Atlas rozszerzony o możliwość stałego monitorowania sieci PROFINET.

Współpraca z EtherTAP gwarantuje monitorowanie sieci PROFINET w czasie rzeczywistym

Rejestracja i wgląd do wszystkich zdarzeń jakie wystąpiły na poziomie protokołu PROFINET

Wiedza ekspercka nie jest wymagana do oceny stabilności działania systemu PROFINET

Zalety produktu

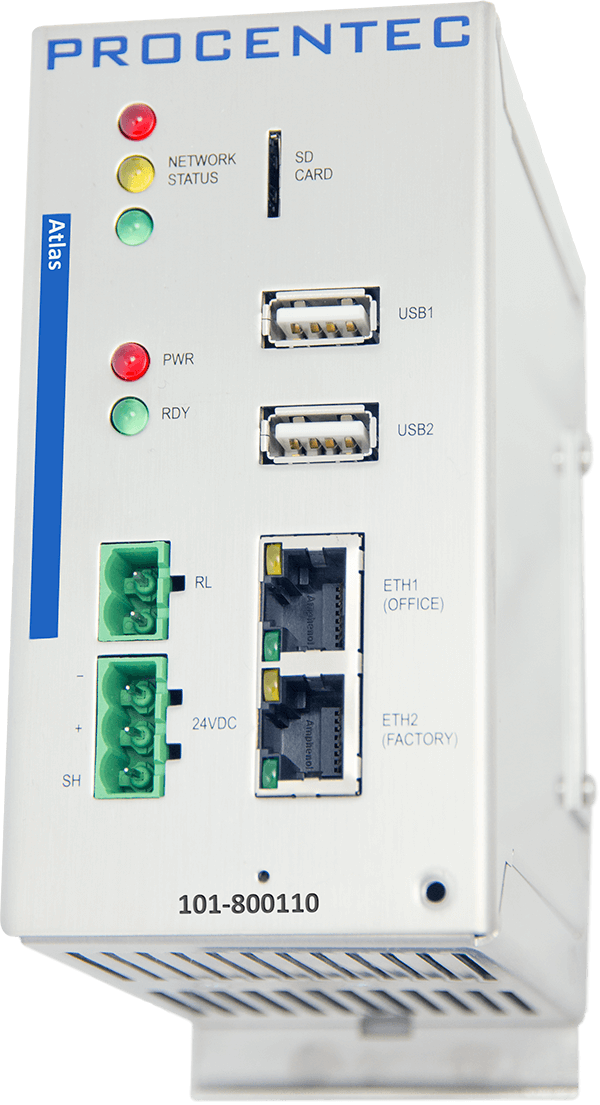

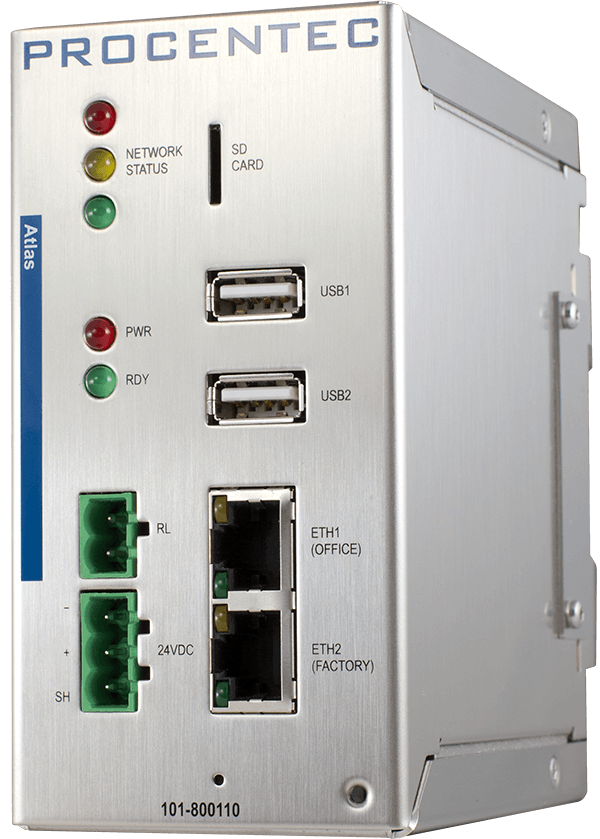

  • Kompaktowa, solidna obudowa montowana na szynie DIN.
  • Interfejs EtherTAP dostarczany w zestawie.
  • EtherTAP pozwala na monitorowanie sieci pracujących z prędkością 10/100Mbps
  • Stałe (24/7) monitorowanie kondycji sieci
  • Czytelny wskaźnik kondycji sieci w postaci sygnalizatora świetlnego
  • Konfigurowalny interfejs użytkownika
  • Q-Factor – łatwy w interpretacji wskaźnik kondycji sieci oraz poszczególnych urządzeń
  • Prezentacja statusu sieci w postaci wskaźnika świetlnego
  • Udostępnianie informacji poprzez wbudowany serwer OPC UA
  • Intuicyjny interfejs WWW dla użytkownika dostępny lokalnie jak i zdalnie poprzez VPN
  • Obsługa wielu języków w tym języka polskiego
  • Dostęp do szczegółowych informacji o urządzeniu z widoku topologii

Opis produktu

Współpraca z EtherTAP – monitorowanie ruchu w sieci na poziomie protokołu

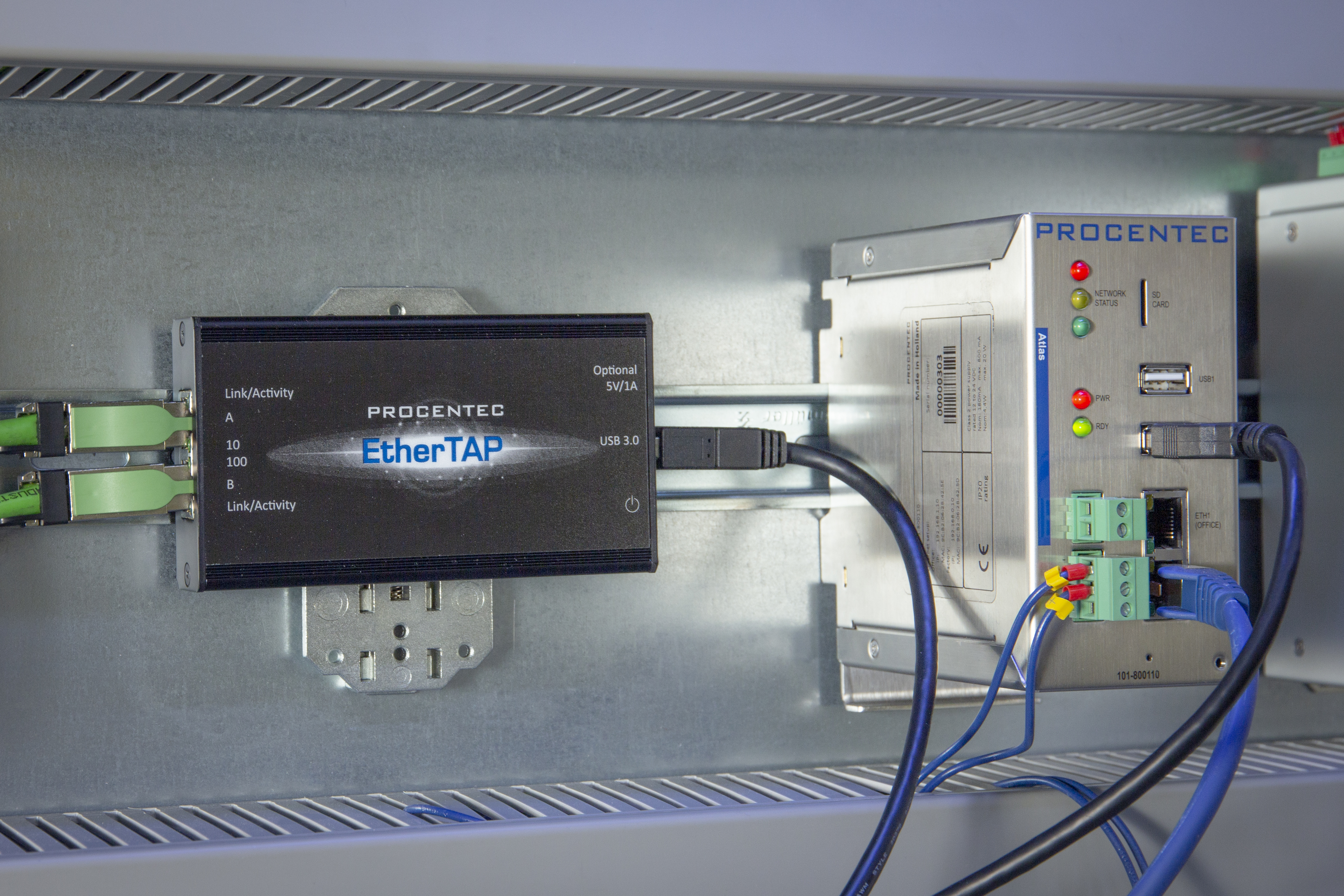

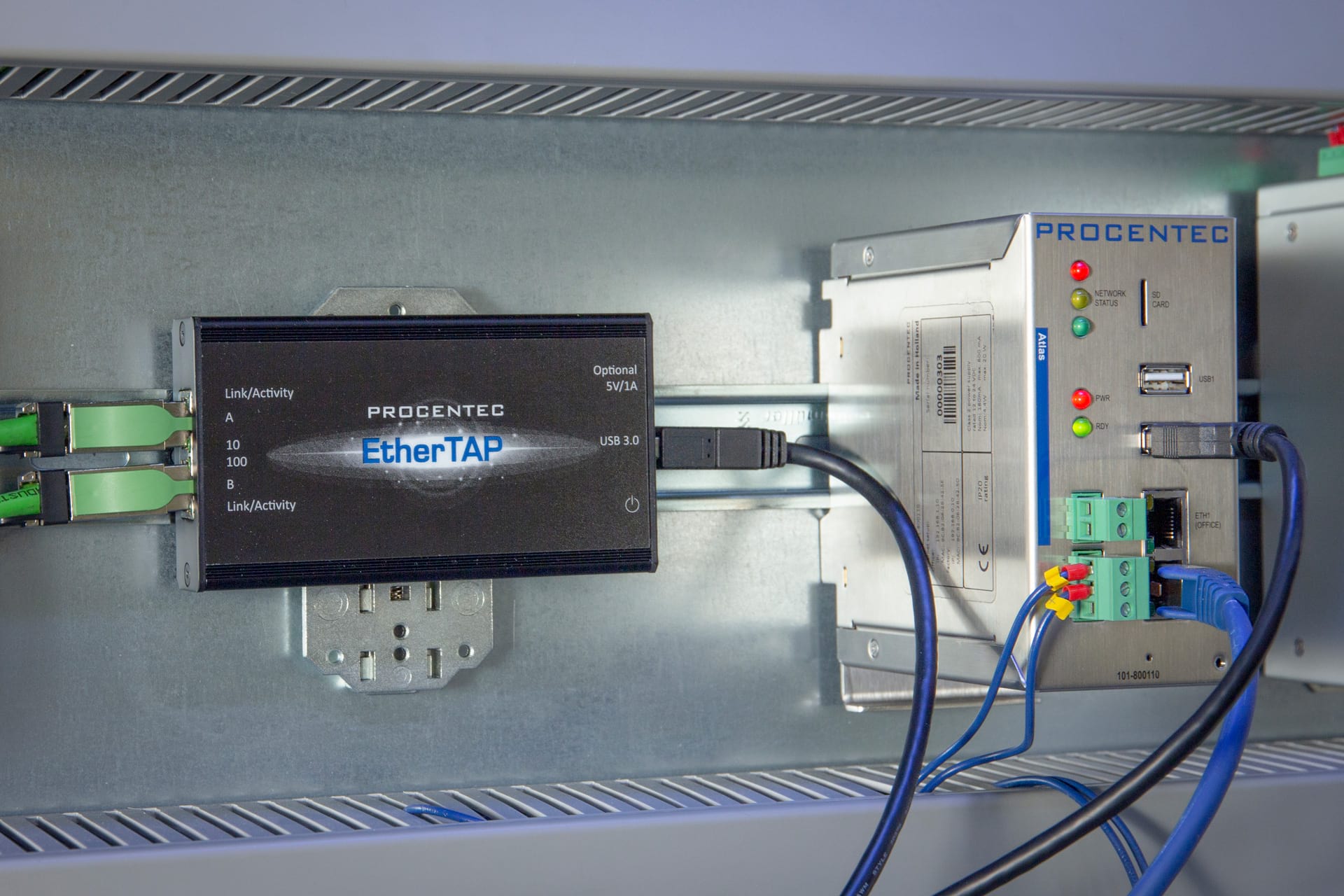

PROCENTEC Atlas: zestaw PROFINET to zestaw o funkcjonalności identycznej jak PROCENTEC Atlas rozszerzony o możliwość stałego monitorowania sieci PROFINET na poziomie protokołu. Do monitorowania sieci na poziomie protokołu wykorzystywany jest, dostarczany w zestawie, interfejs EtherTAP, który łączony jest z jednostką główną poprzez interfejs USB, a dzięki dedykowanemu adapterowi może zostać zainstalowany na szynie DIN.

Rejestracja zdarzeń na poziomie protokołu PROFINET

Korzystając z EtherTAP włączonego pomiędzy IO Controller, a pierwsze urządzenie (peryferyjne lub przełącznik) PROCENTEC Atlas ma możliwość nasłuchiwania kompletnego ruchu pomiędzy sterownikiem, a innymi urządzeniami. Dzięki temu możliwe jest:

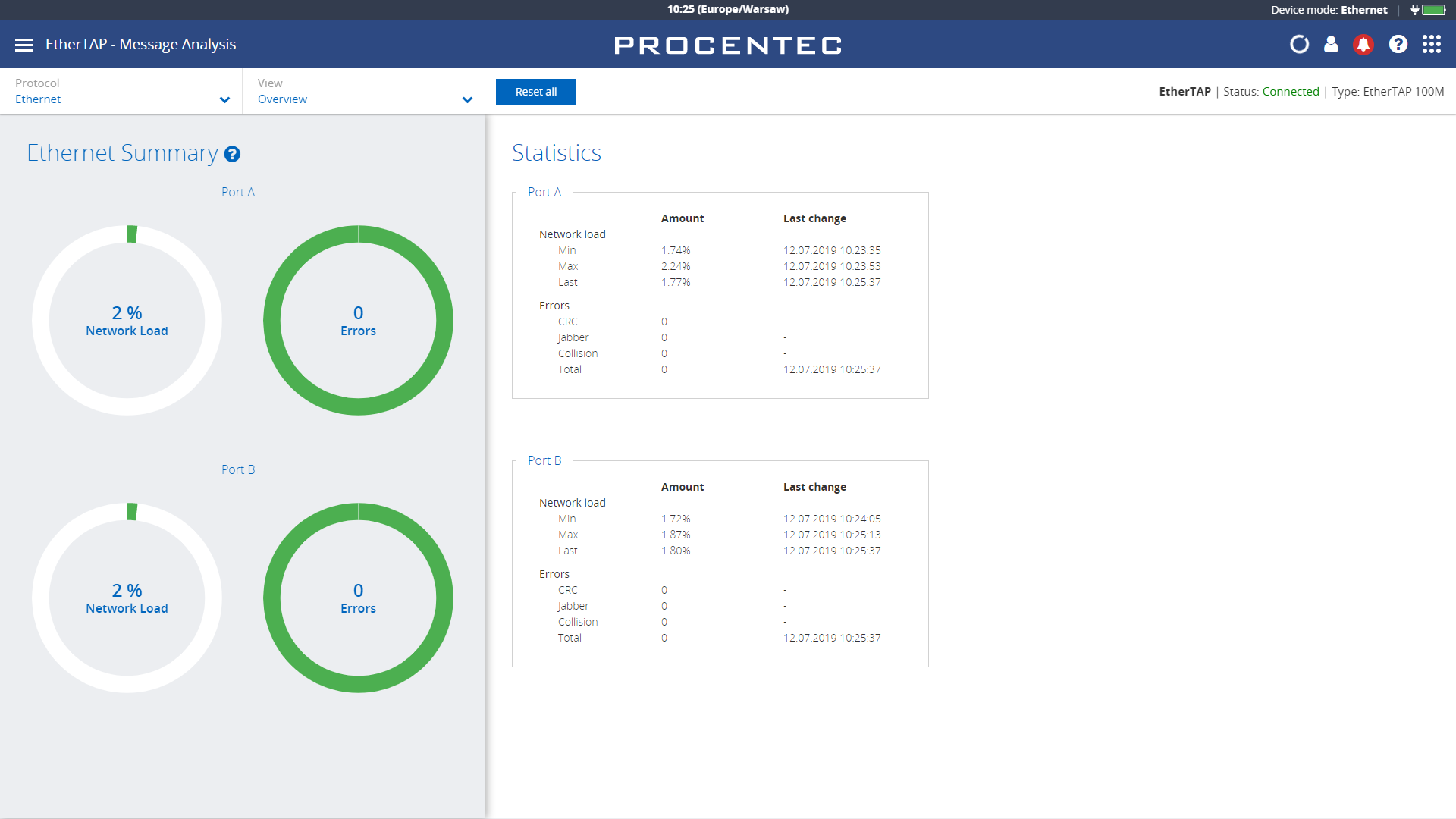

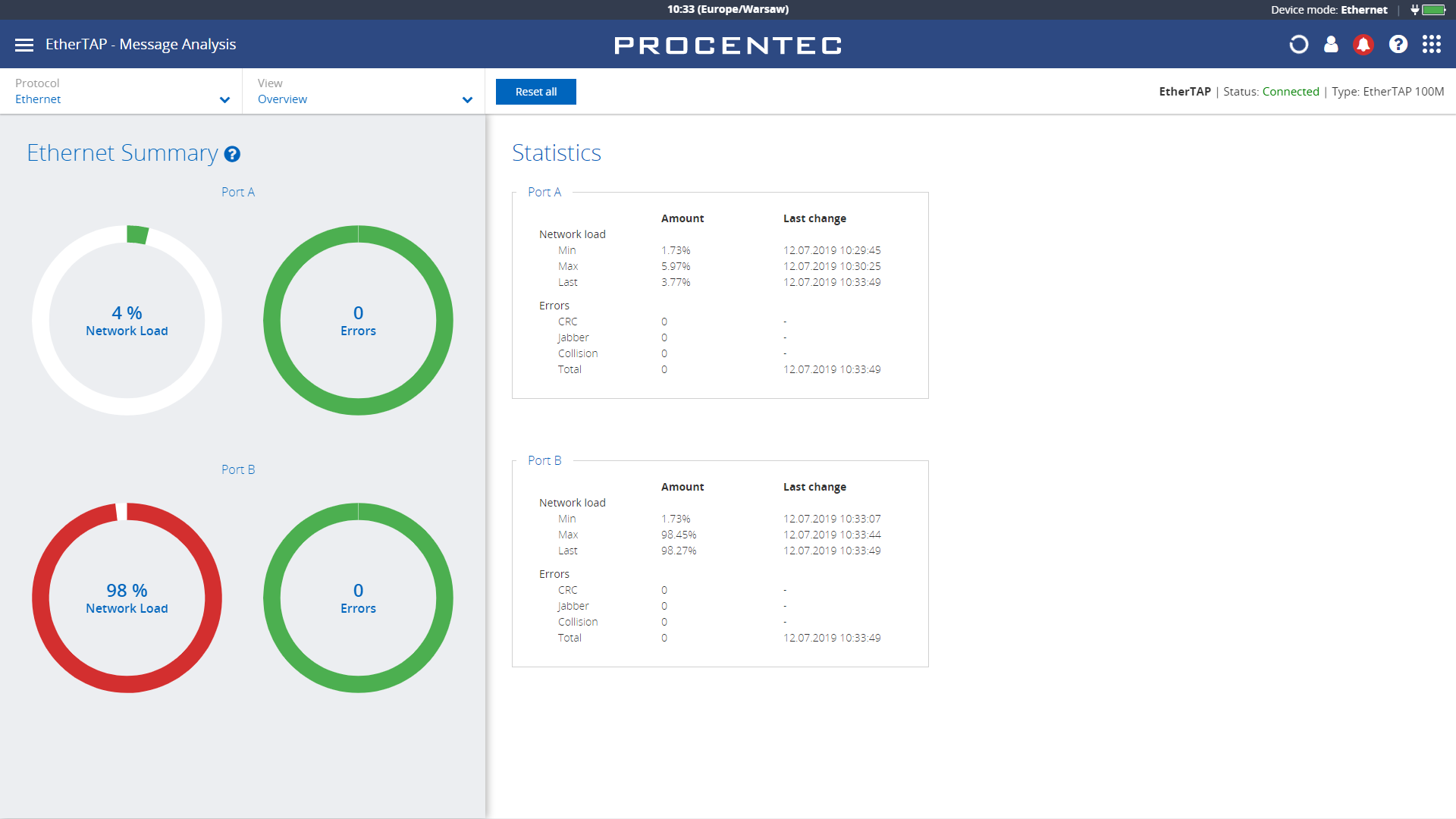

  • monitorowanie poziomu bieżącego obciążenia połączenia na poziomie Ethernet
  • udostępnienie informacji o zakresie zmian obciążenia oraz błędach na poziomie Ethernet w postaci trendów
  • detekcja błędów w postaci pakietów uszkodzonych (CRC, niewłaściwa długość) na poziomie protokołu Ethernet

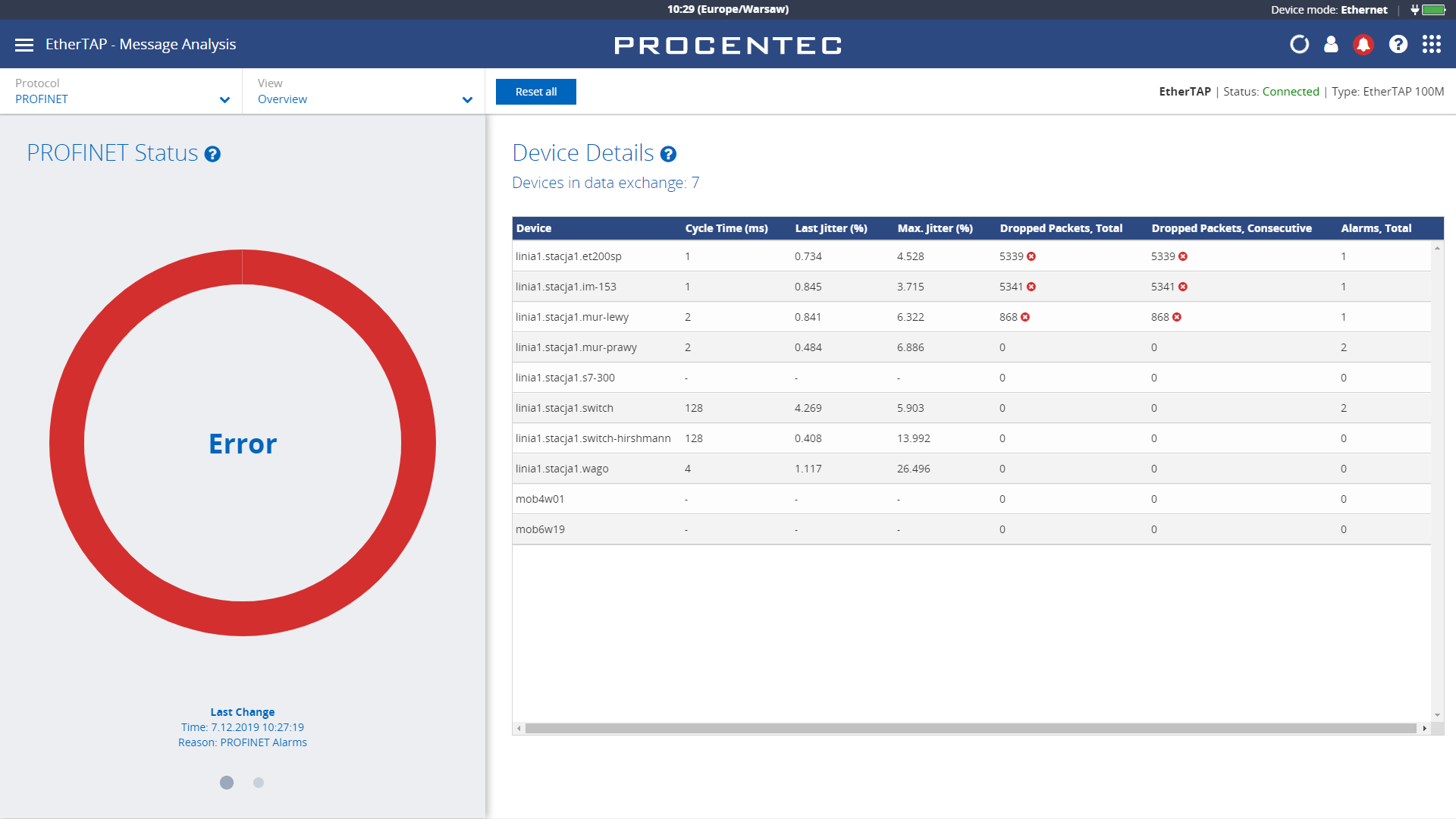

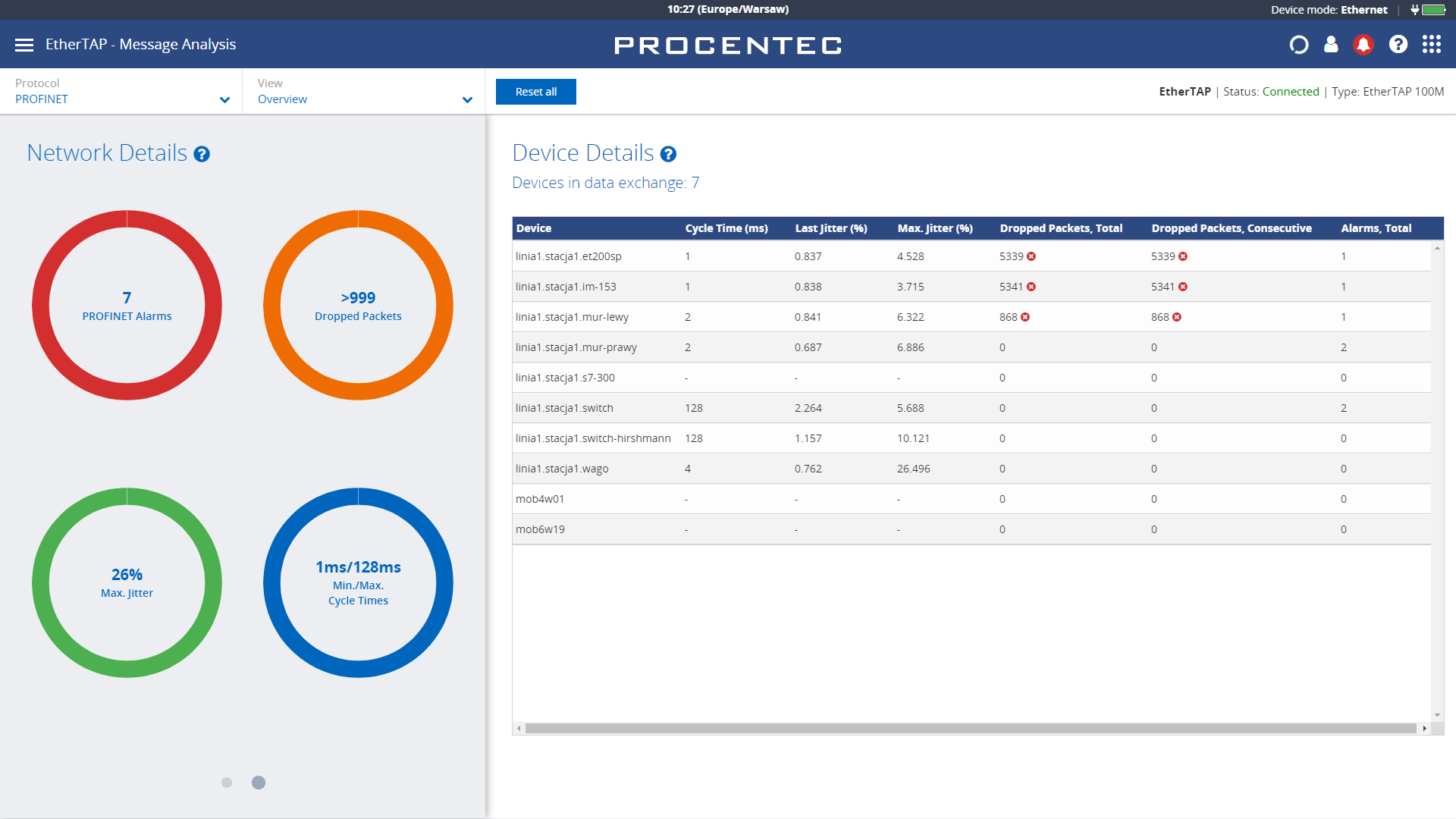

  • monitorowanie ruchu na poziomie protokołu PROFINET z detekcją zgubionych ramek PROFINET, monitorowaniem cyklu wysyłania ramek oraz zliczanie liczby alarmów zgłaszanych przez urządzenia

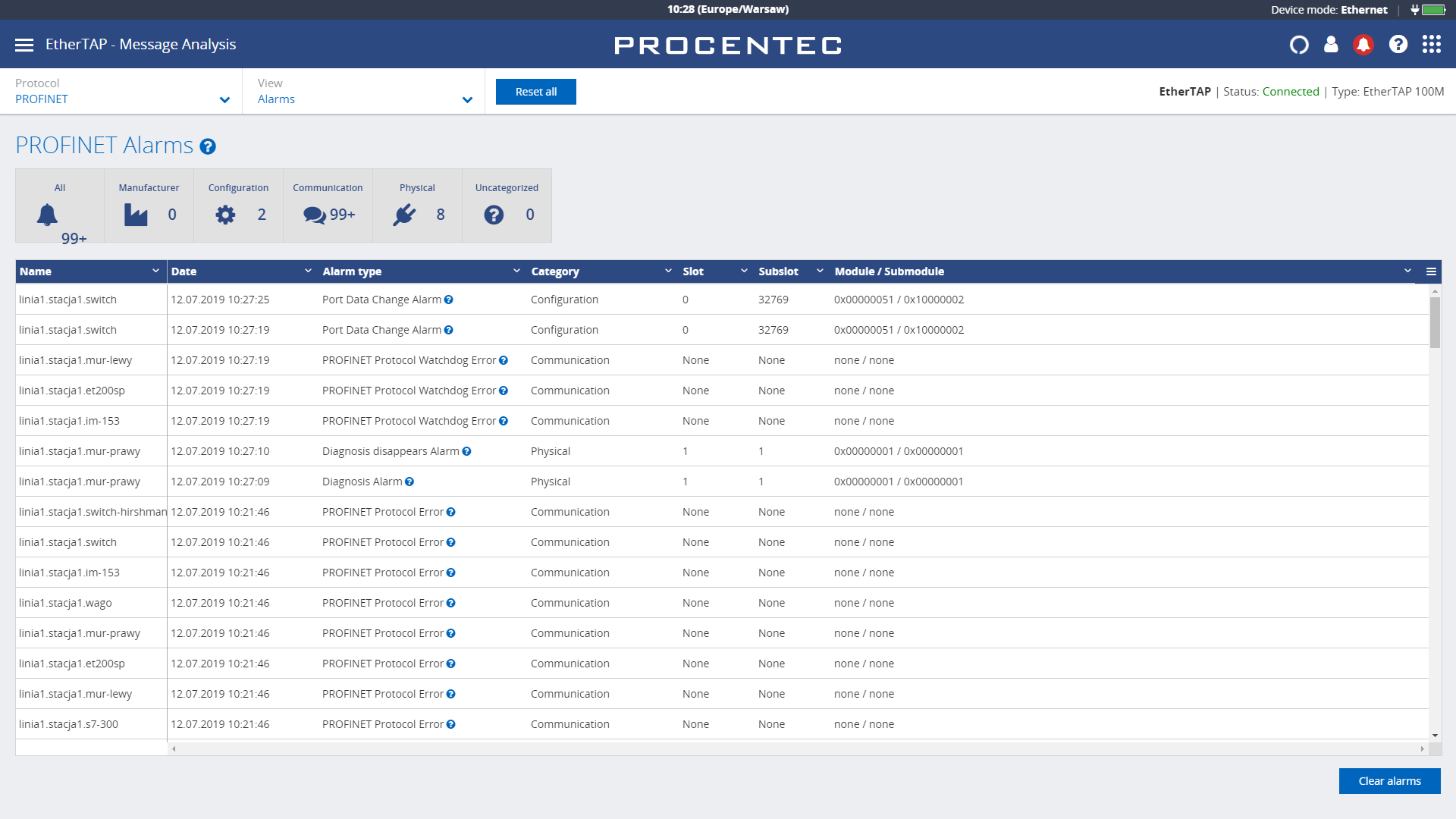

  • rejestrowanie alarmów zgłaszanych przez urządzenia z klasyfikacją przyczyny alarmu

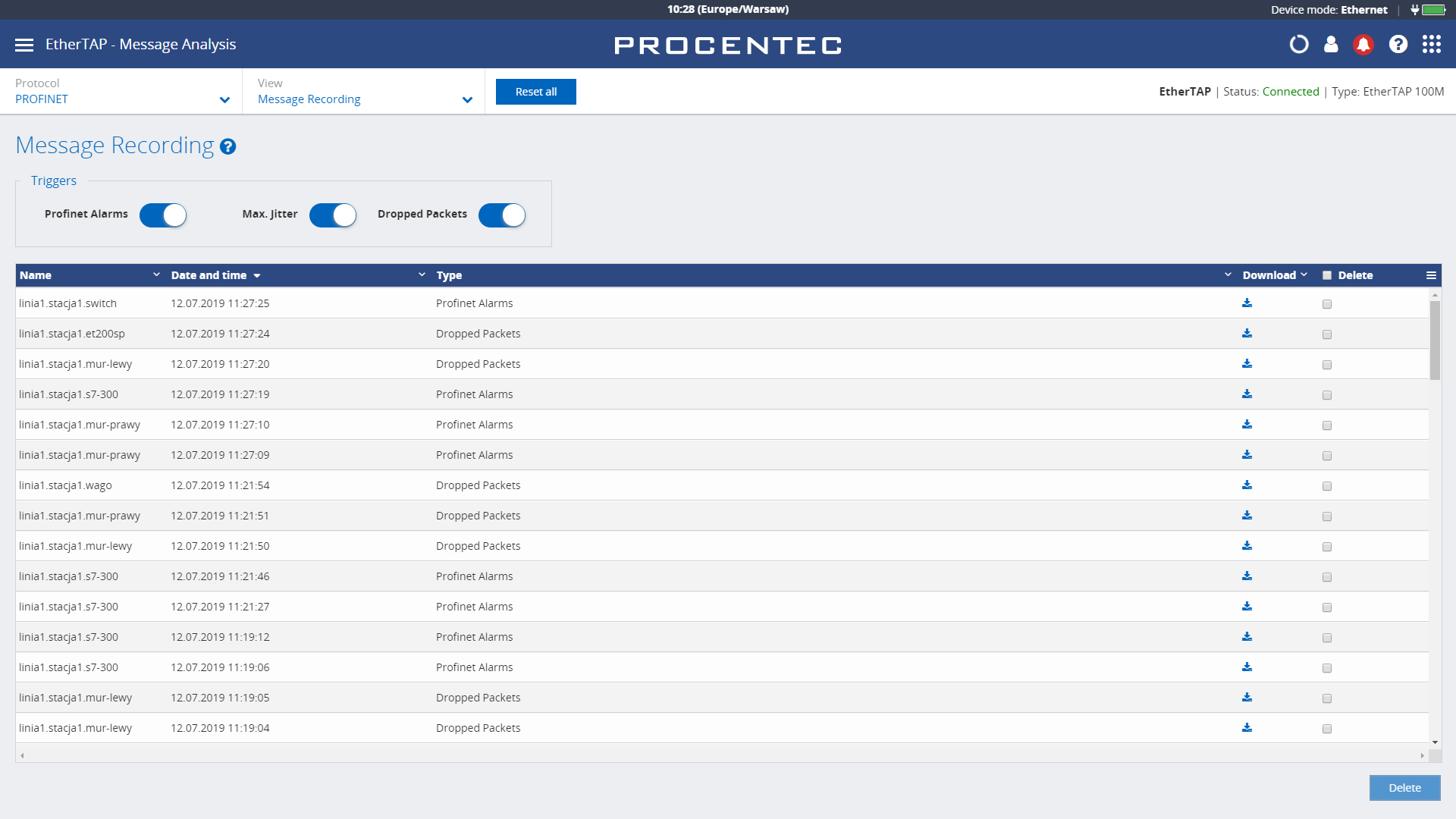

  • zapamiętywanie ruchu w sieci w postaci pliku pcap w sytuacji wystąpienia błędu celem jego późniejszej analizy
  • udostępnianie informacji o minimalnej oraz maksymalnej wartości obciążenia na poziomie Ethernet dla monitorowanego połączenia

Korzyści wynikające z ciągłego monitorowania systemu PROFINET

PROFINET będąc podstawowym łącznikiem pomiędzy system sterowania, a jego peryferiami powinien pracować stabilnie, jakiekolwiek zakłócenia jego pracy zwykle skutkują zakłóceniem procesu produkcyjnego, a czasami dodatkowo generują straty w wyniku nieplanowanych, często długich przestojów produkcyjnych.

Ciągłe monitorowanie sieci pozwala na wychwycenie niekorzystnych zachowań w systemie do których z pewnością należą:

  • zgubione pakiety PROFINET, które można wykryć tylko i wyłącznie analizując ruch na poziomie protokołu,
  • odrzucone pakiet Ethernet w ruchu odbieranym czy wysyłanym przez port Ethernet urządzenia – statystykę taką można pozyskać dzięki aktywnemu skanowaniu sieci,
  • nadmierne obciążenie portów Ethernet, które można zmierzyć dzięki nasłuchiwaniu ruchu w wybranym połączeniu lub obliczyć wartość średnią dla pozostałych portów na podstawie informacji udostępnianej przez urządzenia pozyskaną w czasie aktywnego skanowania sieci,

Pozwala na zaplanowanie działań naprawczych zanim zdarzenia te doprowadzą do zerwania komunikacji pomiędzy systemem sterowania, a jego urządzeniami peryferyjnymi.

Co istotne w przypadku ATLAS: wewnętrzne oprogramowanie Osiris, udostępniające dane przez interfejs WWW cechuje duża czytelność zwracanych informacji, intuicyjny interfejs użytkownika i co najważniejsze dzięki bogatemu systemowi podpowiedzi w postaci PROCENTEC Delphi, każdy użytkownik, nawet bez doświadczenia w zakresie nadzorowania systemów PROFINET może ocenić status systemu.

Specyfikacja techniczna

Wymiary (wysokość × szerokość × głębokość)

120mm x 65mm x 120mm (szerokość
bez pokrywy bocznej = 63mm)

Waga

680 gramów

Materiał obudowy

Metal

Montaż

szyna DIN (minimalna szerokość 65
mm)

Temperatura pracy

-20 ° ... + 60 ° Celsjusza

Względna wilgotność powietrza

98%

Stopień ochrony

IP 20

Zasilanie

12 ... 24 VDC

Nominalny pobór mocy

4,5 W

Maksymalny pobór mocy

20 W
